DIN 580 INOX

Cáncamos Machos INOX

Olhal com rosca exterior inoxidável
AISI 304 /316
Acabamento polido
Coeficiente de segurança = 6

AISI 304 (A2)
Ref.
AISI 314 (A4)
Ref.

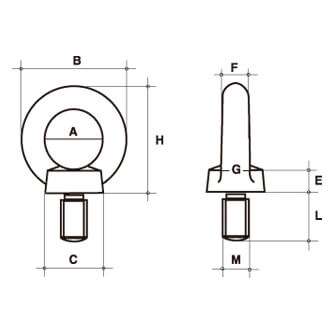

M A B C E F L CMU 00
(Kg) ⊥
CMU 450
(Kg) ⋀
CMU 900
(Kg) ⊢
kg
580A2-6 580A4-6 M6* 20 36 20 6 8 13 90 60 45 3,5 0,05
580A2-8 580A4-8 M8 20 36 20 6 8 13 140 100 70 8 0,06
580A2-10 580A4-10 M10 25 45 25 8 10 17 230 170 115 16 0,12
580A2-12 580A4-12 M12 30 54 30 10 12 20,5 340 240 170 28 0,18
580A2-14 580A4-14 M14* 30 54 30 10 12 20,5 500 350 250 45 0,19
580A2-16 580A4-16 M16 35 63 35 12 14 27 700 500 350 70 0,31
580A2-18 580A4-18 M18* 35 63 35 12 14 27 930 650 465 95 0,40
580A2-20 580A4-20 M20 40 72 40 14 16 30 1.200 860 600 135 0,44
580A2-24 580A4-24 M24 50 90 50 18 20 36 1.800 1.290 900 230 0,94
580A2-30 580A4-30 M30 60 108 65 22 24 45 3.200 2.300 1.600 465 1,80

CMU Carga máxima de trabalho
Binário de aperto máximo

* Medidas fora da norma DIN.
Outras variantes de eixos disponíveis sobre pedido.
