E1090

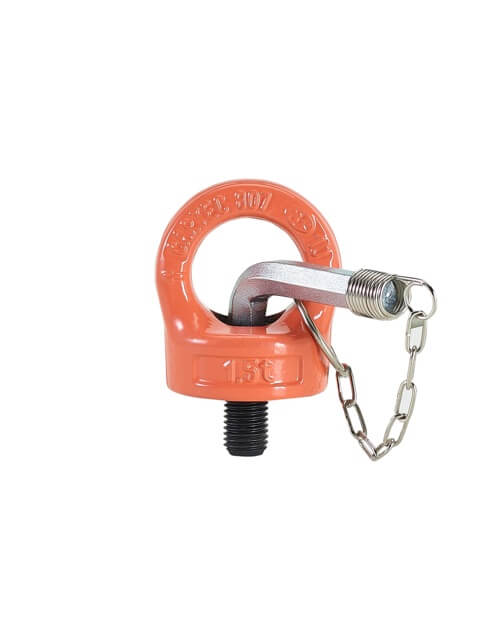

Olhal de elevação com rosca giratório H.Q.
Grau 100
Coeficiente de segurança = 4

Categorias: Sistemas de Elevação, Olhais, Pontos Soldáveis, Dpi Gr.100.

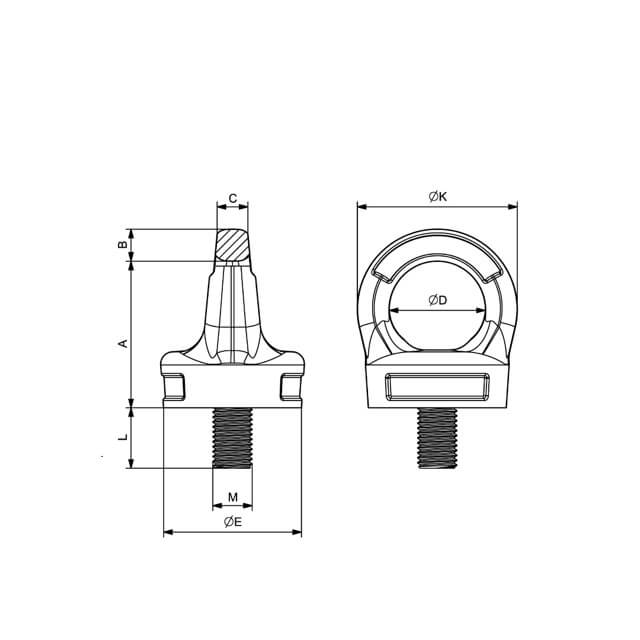

Ref. sin llave	Ref. con llave	CMU	M	L	A	B	C	D	E	K	Kg
Ref. sin llave	Ref. con llave	4:1	M	L	A	B	C	D	E	K	Kg
E1090-8-0,3	E1100-8-0,3	0,3 T	M8	12	44,5	8	10	29	32	45	0,3
E1090-10-0,4	E1100-10-0,4	0,4 T	M10	16	44,5	8	10	29	32	45	0,3
E1090-12-0,75	E1100-12-0,75	0,75 T	M12	18	53,5	11	11	34	44	56	0,46
E1090-16-1,5	E1100-16-1,5	1,5 T	M16	24	56,5	13	14,5	39	56	65	0,9
E1090-20-2,3	E1100-20-2,3	2,3 T	M20	30	67	14	17	42	58	70	1,15
E1090-24-3,2	E1100-24-3,2	3,2 T	M24	36	80	18	19	52	73	88	2,05
E1090-30-4,5	E1100-30-4,5	4,5 T	M30	43	101	22	27	62	80	106	3,12
E1090-36-7	E1100-36-7	7 T	M36	54	125	37	38	80	95	154	6,7
E1090-42-9	E1100-42-9	9 T	M42	64	148	40	41	90	105	170	9,5
E1090-48-12	E1100-48-12	12 T	M48	72	165	45	47	95	120	185	13,5

E1110-0-5-16-0,3	E1120-0-5-16-0,3	0,3 T	5/16" - 18	12	44,5	8	10	29	32	45	0,3
E1110-0-3-8-0,4	E1120-0-3-8-0,4	0,3 T	3/8" - 16	16	44,5	8	10	29	32	45	0,3
E1110-0-1-2-0,75	E1120-0-1-2-0,75	0,75 T	1/2" - 13	18	53,5	11	11	34	44	56	0,46
E1110-0-5-8-1,5	E1120-0-5-8-1,5	1,5 T	5/8" - 11	24	56,5	13	14,5	39	56	65	0,9
E1110-0-3-4-2,3	E1120-0-3-4-2,3	2,3 T	3/4" - 10	30	67	14	17	42	58	70	1,15
E1110-1-0-0-3,2	E1120-1-0-0-3,2	3,2 T	1" - 8	36	80	18	19	52	73	88	2,05
E1110-1-1-4-4,5	E1120-1-1-4-4,5	4,5 T	1 1/4" - 7	43	101	22	27	62	80	106	4

CMU Carga máxima de trabalho
T Tonelada
4:1 Coeficiente de segurança 4:1

Produção segundo a norma europeia: EN 1677-1.
Conforme a norma europeia 2006/42/CE
