DSP

DSP

Ponto de levantamento com dupla articulação
Aço de alta resistência de classe >8
Coeficiente de segurança = 5

Categorias: , .
Ref. CMU M Standard

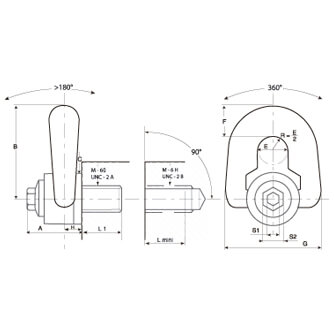

L1		 S1 S2 A B C E F G H Kg
5:1
CDSP-8 0,3 T M8 (x1,25) 14 6 8 16 33 56 30 19 19 58 9,5 0,3
CDSP-10 0,6 T M10 (x1,50) 17 10 8 16 33 56 30 19 19 58 9,5 0,3
CDSP-12 1 T M12 (x1,75) 21 15 8 16 33 56 30 19 19 58 9,5 0,3
CDSP-14 1,3 T M14 (x2) 23 30 8 20 45 81 45 25 27 79 13 0,9
CDSP-16 1,6 T M16 (x2) 27 50 8 20 45 81 45 25 27 79 13 0,9
CDSP-18 2 T M18 (x2,5) 27 70 8 20 45 81 45 25 27 79 13 1
CDSP-20 2,5 T M20 (x2,5) 30 100 8 20 45 81 45 25 27 79 13 1

CDSPNC-5-16 650 LBS UNC 5/16”- 18 15 7 F.L. 8 16 33 56 30 19 19 58 9,5 0,3
CDSPNC-3-8 1,200 LBS UNC 3/8”- 16 17 8 F.L. 8 16 33 56 30 19 19 58 9,5 0,3
CDSPNC-1-2 2,200 LBS UNC 1/2”- 13 21 12 F.L. 8 16 33 56 30 19 19 58 9,5 0,3
CDSPNC-5-8 3,800 LBS UNC 5/8”- 11 27 40 F.L. 8 16 45 81 45 25 27 79 13 1
CDSPNC-3-4 5,500 LBS UNC 3/4”- 10 30 80 F.L. 8 16 45 81 45 25 27 79 13 1

CMU Carga máxima de trabalho
C.S. Coeficiente de segurança
T Tonelada
5:1 Coeficiente de segurança

Rastreabilidade mediante código individual.
Produção segundo a norma europeia: EN 1677-1.
Conforme a norma europeia 2006/42/CE.
Outras variantes de eixos disponíveis sobre pedido.
Para realizar uma elevação segura, consulte a nossa tabela de ângulos de elevação.

1,000 LBS = 0,4536 T
