ISO 10243

ISO 10243

Mola de compressão
Secção Retangular
Carga Forte

Categorias: , .

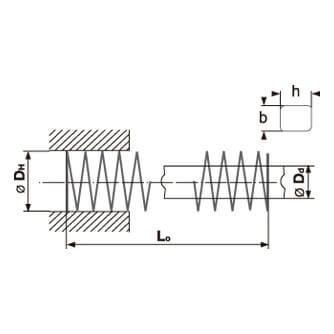

bxh Ref. ∅ DH ∅ Dd Lo N/mm
10%
MAX
fMC
mm.		 13% fMC 30% fMC 45% fMC 62% fMC 80% fMC
mm. N mm. N mm. N mm. N mm. N
10243R-10-25 10 5 25 22,1 9 1,2 27 2,8 62 4,2 93 5,8 129 7,5 166
10243R-10-32 10 5 32 17,5 12 1,6 27 3,6 63 5,4 95 7,4 130 9,6 168
10243R-10-38 10 5 38 17,1 14 1,9 32 4,3 73 6,4 110 8,8 151 11,4 195
10243R-10-44 10 5 44 15,0 17 2,1 32 5,0 74 7,4 111 10,2 153 13,2 198
10243R-10-51 10 5 51 12,8 19 2,5 32 5,7 73 8,6 110 11,9 152 15,3 196
10243R-10-64 10 5 64 10,7 24 3,1 33 7,2 77 10,8 116 14,9 159 19,2 205
10243R-10-76 10 5 76 7,5 29 3,7 28 8,6 64 12,8 96 17,7 133 22,8 171
10243R-10-305 10 5 305 2,1 114 14,9 31 34,3 72 51,5 108 70,9 149 91,5 192
10243R-13-25 12,5 6,3 25 42,1 9 1,2 51 2,8 118 4,2 178 5,8 245 7,5 316
10243R-13-32 12,5 6,3 32 33,2 12 1,6 52 3,6 120 5,4 179 7,4 247 9,6 319
10243R-13-38 12,5 6,3 38 29,3 14 1,9 54 4,3 125 6,4 188 8,8 259 11,4 334
10243R-13-44 12,5 6,3 44 24,6 17 2,1 53 5,0 122 7,4 183 10,2 252 13,2 325
10243R-13-51 12,5 6,3 51 19,6 19 2,5 49 5,7 113 8,6 169 11,9 232 15,3 300
10243R-13-64 12,5 6,3 64 15,0 24 3,1 47 7,2 108 10,8 162 14,9 223 19,2 288
10243R-13-76 12,5 6,3 76 13,2 29 3,7 49 8,6 113 12,8 169 17,7 233 22,8 301
10243R-13-89 12,5 6,3 89 11,4 33 4,3 50 10,0 114 15,0 171 20,7 236 26,7 304
10243R-13-102 12,5 6,3 102 8,5 38 5 42 11 97 17 145 24 200 30 258
10243R-13-305 12,5 6,3 305 2,8 114 14,9 42 34,3 96 51,5 144 70,9 199 91,5 256
10243R-16-25 16 8 25 75,7 9 1,2 92 2,8 213 4,2 319 5,8 440 7,5 568
10243R-16-32 16 8 32 52,8 12 1,6 82 3,6 190 5,4 285 7,4 393 9,6 507
10243R-16-38 16 8 38 48,5 14 1,9 90 4,3 207 6,4 311 8,8 429 11,4 553
10243R-16-44 16 8 44 42,8 17 2,1 92 5,0 212 7,4 318 10,2 438 13,2 565
10243R-16-51 16 8 51 37,1 19 2,5 92 5,7 213 8,6 319 11,9 440 15,3 568
10243R-16-64 16 8 64 30,3 24 3,1 95 7,2 218 10,8 327 14,9 451 19,2 582
10243R-16-76 16 8 76 25,7 29 3,7 95 8,6 220 12,8 330 17,7 454 22,8 586
10243R-16-89 16 8 89 21,7 33 4,3 94 10,0 217 15,0 326 20,7 449 26,7 579
10243R-16-102 16 8 102 19,3 38 5,0 96 11,5 222 17,2 332 23,7 458 30,6 591
10243R-16-115 16 8 115 16 42 5 87 13 202 19 302 26 417 34 538
10243R-16-305 16 8 305 7,1 114 14,9 106 34,3 244 51,5 365 70,9 504 91,5 650
10243R-20-25 20 10 25 216,0 9 1,2 263 2,8 608 4,2 911 5,8 1256 7,5 1620
10243R-20-32 20 10 32 168,0 12 1,6 262 3,6 605 5,4 907 7,4 1250 9,6 1613
10243R-20-38 20 10 38 129,0 14 1,8 231 4,1 532 6,2 798 8,5 1100 11,0 1419
10243R-20-44 20 10 44 112,0 16 2,1 237 4,9 546 7,3 819 10,1 1128 13,0 1456
10243R-20-51 20 10 51 94,0 19 2,4 229 5,6 529 8,4 793 11,6 1093 15,0 1410
10243R-20-64 20 10 64 72,1 24 3,1 223 7,1 514 10,7 771 14,7 1062 19,0 1370
10243R-20-76 20 10 76 59,7 29 3,7 223 8,6 515 12,9 772 17,8 1064 23,0 1373
10243R-20-89 20 10 89 50,5 34 4,4 222 10,1 511 15,2 767 20,9 1057 27,0 1364
10243R-20-102 20 10 102 44,2 39 5,0 223 11,6 514 17,4 771 24,0 1062 31,0 1370
10243R-20-115 20 10 115 38,4 44 5,7 218 13,1 504 19,7 756 27,1 1042 35,0 1344
10243R-20-127 20 10 127 34,1 48 6,2 211 14,3 486 21,4 729 29,4 1004 38,0 1296
10243R-20-139 20 10 139 31,0 53 6,8 212 15,8 488 23,6 732 32,5 1009 42,0 1302
10243R-20-152 20 10 152 28,2 58 7,5 211 17,2 486 25,9 730 35,6 1005 46,0 1297
10243R-20-305 20 10 305 15,0 114 14,8 222 34,1 512 51,2 768 70,5 1058 91,0 1365
10243R-25-25 25 12,5 25 375,0 9 1,2 457 2,8 1055 4,2 1582 5,8 2180 7,5 2813
10243R-25-32 25 12,5 32 297,0 12 1,6 463 3,6 1069 5,4 1604 7,4 2210 9,6 2851
10243R-25-38 25 12,5 38 219,0 14 1,8 392 4,1 903 6,2 1355 8,5 1867 11,0 2409
10243R-25-44 25 12,5 44 187,0 16 2,1 395 4,9 912 7,3 1367 10,1 1884 13,0 2431
10243R-25-51 25 12,5 51 156,0 19 2,4 380 5,6 878 8,4 1316 11,6 1814 15,0 2340
10243R-25-64 25 12,5 64 123,0 24 3,1 380 7,1 876 10,7 1315 14,7 1811 19,0 2337
10243R-25-76 25 12,5 76 99,0 29 3,7 370 8,6 854 12,9 1281 17,8 1765 23,0 2277
10243R-25-89 25 12,5 89 84,0 34 4,4 369 10,1 851 15,2 1276 20,9 1758 27,0 2268
10243R-25-102 25 12,5 102 73,0 39 5,0 368 11,6 849 17,4 1273 24,0 1754 31,0 2263
10243R-25-115 25 12,5 115 65,0 44 5,7 370 13,1 853 19,7 1280 27,1 1764 35,0 2276
10243R-25-127 25 12,5 127 57,7 48 6,2 356 14,3 822 21,4 1233 29,4 1699 38,0 2193
10243R-25-139 25 12,5 139 52,7 53 6,8 360 15,8 830 23,6 1245 32,5 1715 42,0 2213
10243R-25-152 25 12,5 152 47,8 58 7,5 357 17,2 825 25,9 1237 35,6 1704 46,0 2199
10243R-25-178 25 12,5 178 41,0 66 8,6 353 19,9 815 29,8 1222 41,1 1684 53,0 2173
10243R-25-203 25 12,5 203 35,8 76 9,9 355 22,9 819 34,3 1228 47,3 1692 61,0 2184
10243R-25-305 25 12,5 305 22,9 114 14,8 339 34,1 782 51,2 1172 70,5 1615 91,0 2084
10243R-32-38 32 16 38 388,0 14 1,8 694 4,1 1601 6,2 2401 8,5 3308 11,0 4268
10243R-32-44 32 16 44 324,0 16 2,1 685 4,9 1580 7,3 2369 10,1 3264 13,0 4212
10243R-32-51 32 16 51 272,0 19 2,4 663 5,6 1530 8,4 2295 11,6 3162 15,0 4080
10243R-32-64 32 16 64 212,0 24 3,1 655 7,1 1511 10,7 2266 14,7 3122 19,0 4028
10243R-32-76 32 16 76 172,0 29 3,7 643 8,6 1484 12,9 2225 17,8 3066 23,0 3956
10243R-32-89 32 16 89 141,0 34 4,4 619 10,1 1428 15,2 2141 20,9 2950 27,0 3807
10243R-32-102 32 16 102 122,0 39 5,0 615 11,6 1418 17,4 2127 24,0 2931 31,0 3782
10243R-32-115 32 16 115 107,0 44 5,7 609 13,1 1404 19,7 2107 27,1 2902 35,0 3745
10243R-32-127 32 16 127 93,0 48 6,2 574 14,3 1325 21,4 1988 29,4 2739 38,0 3534
10243R-32-139 32 16 139 86,0 53 6,8 587 15,8 1355 23,6 2032 32,5 2799 42,0 3612
10243R-32-152 32 16 152 78,0 58 7,5 583 17,2 1346 25,9 2018 35,6 2781 46,0 3588
10243R-32-178 32 16 178 67,2 66 8,6 579 19,9 1336 29,8 2003 41,1 2760 53,0 3562
10243R-32-203 32 16 203 59,1 76 9,9 586 22,9 1352 34,3 2028 47,3 2794 61,0 3605
10243R-32-254 32 16 254 46,4 95 12,4 573 28,5 1322 42,8 1984 58,9 2733 76,0 3526
10243R-32-305 32 16 305 38,0 114 14,8 562 34,1 1297 51,2 1945 70,5 2680 91,0 3458
10243R-40-51 40 20 51 350,0 19 2,4 853 5,6 1969 8,4 2953 11,6 4069 15,0 5250
10243R-35-64 40 20 64 269,0 24 3,1 831 7,1 1917 10,7 2875 14,7 3961 19,0 5111
10243R-40-76 40 20 76 219,0 29 3,7 819 8,6 1889 12,9 2833 17,8 3904 23,0 5037
10243R-40-89 40 20 89 190,0 34 4,4 834 10,1 1924 15,2 2886 20,9 3976 27,0 5130
10243R-40-102 40 20 102 163,0 39 5,0 821 11,6 1895 17,4 2842 24,0 3916 31,0 5053
10243R-40-115 40 20 115 142,0 44 5,7 808 13,1 1864 19,7 2796 27,1 3852 35,0 4970
10243R-40-127 40 20 127 128,0 48 6,2 790 14,3 1824 21,4 2736 29,4 3770 38,0 4864
10243R-40-139 40 20 139 115,0 53 6,8 785 15,8 1811 23,6 2717 32,5 3743 42,0 4830
10243R-40-152 40 20 152 105,0 58 7,5 785 17,2 1811 25,9 2717 35,6 3743 46,0 4830
10243R-40-178 40 20 178 89,0 66 8,6 767 19,9 1769 29,8 2653 41,1 3656 53,0 4717
10243R-40-203 40 20 203 77,0 76 9,9 763 22,9 1761 34,3 2642 47,3 3640 61,0 4697
10243R-40-254 40 20 254 61,0 95 12,4 753 28,5 1739 42,8 2608 58,9 3593 76,0 4636
10243R-40-305 40 20 305 51,0 114 14,8 754 34,1 1740 51,2 2611 70,5 3597 91,0 4641
10243R-50-64 50 25 64 413,0 24 3,1 1275 7,1 2943 10,7 4414 14,7 6081 19,0 7847
10243R-50-76 50 25 76 339,0 29 3,7 1267 8,6 2924 12,9 4386 17,8 6043 23,0 7797
10243R-50-89 50 25 89 288,0 34 4,4 1264 10,1 2916 15,2 4374 20,9 6026 27,0 7776
10243R-50-102 50 25 102 245,0 39 5,0 1234 11,6 2848 17,4 4272 24,0 5886 31,0 7595
10243R-50-115 50 25 115 215,0 44 5,7 1223 13,1 2822 19,7 4233 27,1 5832 35,0 7525
10243R-50-127 50 25 127 192,0 48 6,2 1186 14,3 2736 21,4 4104 29,4 5654 38,0 7296
10243R-50-139 50 25 139 168,0 53 6,8 1147 15,8 2646 23,6 3969 32,5 5468 42,0 7056
10243R-50-152 50 25 152 154,0 58 7,5 1151 17,2 2657 25,9 3985 35,6 5490 46,0 7084
10243R-50-178 50 25 178 134,0 66 8,6 1154 19,9 2663 29,8 3995 41,1 5504 53,0 7102
10243R-50-203 50 25 203 117,0 76 9,9 1160 22,9 2676 34,3 4015 47,3 5531 61,0 7137
10243R-50-254 50 25 254 89,0 95 12,4 1099 28,5 2537 42,8 3805 58,9 5242 76,0 6764
10243R-50-305 50 25 305 73,0 114 14,8 108' 34,1 2491 51,2 3737 70,5 5148 91,0 6643
10243R-63-76 63 38 76 618,0 29 3,7 2310 8,6 5330 12,9 7995 17,8 11016 23,0 14214
10243R-63-89 63 38 89 515,0 34 4,4 2260 10,1 5214 15,2 7822 20,9 10776 27,0 13905
10243R-63-102 63 38 102 438,0 39 5,0 2206 11,6 5092 17,4 7638 24,0 10523 31,0 13578
10243R-63-115 63 38 115 370,0 44 5,7 2104 13,1 4856 19,7 7284 27,1 10036 35,0 12950
10243R-63-127 63 38 127 333,0 48 6,2 2056 14,3 4745 21,4 7118 29,4 9807 38,0 12654
10243R-63-152 63 38 152 269,0 58 7,5 2011 17,2 4640 25,9 6960 35,6 9590 46,0 12374
10243R-63-178 63 38 178 226,0 66 8,6 1946 19,9 4492 29,8 6738 41,1 9283 53,0 11978
10243R-63-203 63 38 203 198,0 76 9,9 1963 22,9 4529 34,3 6794 47,3 9360 61,0 12078
10243R-63-254 63 38 254 155,0 95 12,4 1914 28,5 4418 42,8 6626 58,9 9130 76,0 11780
10243R-63-305 63 38 305 128,0 114 14,8 1893 34,1 4368 51,2 6552 70,5 9027 91,0 11648

VERMELHA RAL: 3000
