ISO 10243

Mola de compressão
Secção Retangular
Carga Ligeira

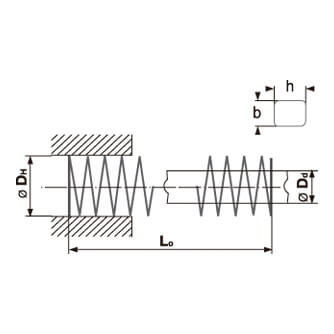

bxh Ref. ∅ DH ∅ Dd Lo N/mm
± 10%

MAX
fMC
mm.
13% fMC 30% fMC 45% fMC 62% fMC 80% fMC
mm. N mm. N mm. N mm. N mm. N
10243V-10-25 10 5 25 10 13 1,7 17 3,9 39 5,8 58 8,0 80 10,3 103
10243V-10-32 10 5 32 8,5 16 2,1 18 4,9 42 7,4 63 10,2 86 13,1 111
10243V-10-38 10 5 38 6,8 20 2,5 17 5,9 40 8,8 60 12,1 82 15,6 106
10243V-10-44 10 5 44 6 23 2,9 18 6,8 41 10,1 61 14,0 84 18,0 108
10243V-10-51 10 5 51 5 26 3,4 17 7,8 39 11,8 59 16,2 81 20,9 105
10243V-10-64 10 5 64 4,3 33 4,2 18 9,8 42 14,6 63 20,2 87 26,0 112
10243V-10-76 10 5 76 3,2 39 5,1 16 11,7 37 17,6 56 24,2 77 31,2 100
10243V-10-305 10 5 305 1,1 156 20,3 22 46,9 52 70,3 77 96,9 107 125,0 138
10243V-13-25 12,5 6,3 25 17,9 13 1,7 30 3,9 69 5,8 104 8,0 143 10,3 184
10243V-13-32 12,5 6,3 32 16,4 16 2,1 35 4,9 81 7,4 121 10,2 167 13,1 215
10243V-13-38 12,5 6,3 38 13,6 20 2,5 34 5,9 80 8,8 119 12,1 164 15,6 212
10243V-13-44 12,5 6,3 44 12,1 23 2,9 35 6,8 82 10,1 123 14,0 169 18,0 218
10243V-13-51 12,5 6,3 51 11,4 26 3,4 39 7,8 89 11,8 134 16,2 185 20,9 238
10243V-13-64 12,5 6,3 64 9,3 33 4,3 40 9,9 92 14,8 138 20,4 190 26,3 245
10243V-13-76 12,5 6,3 76 7,1 39 5,1 36 11,7 83 17,6 125 24,2 172 31,2 222
10243V-13-89 12,5 6,3 89 5,4 46 5,9 32 13,7 74 20,5 111 28,3 153 36,5 197
10243V-13-102 12,5 6,3 102 4,1 51 7 27 15 63 23 94 32 130 41 167
10243V-13-305 12,5 6,3 305 1,4 156 20,3 28 46,9 66 70,3 98 96,9 136 125,0 175
10243V-16-25 16 8 25 23,4 13 1,7 39 3,9 90 5,8 136 8,0 187 10,3 241
10243V-16-32 16 8 32 22,9 16 2,1 49 4,9 112 7,4 169 10,2 232 13,1 300
10243V-16-38 16 8 38 19,3 20 2,5 49 5,9 113 8,8 169 12,1 233 15,6 301
10243V-16-44 16 8 44 17,1 23 2,9 50 6,8 115 10,1 173 14,0 239 18,0 308
10243V-16-51 16 8 51 15,7 26 3,4 53 7,8 123 11,8 185 16,2 254 20,9 328
10243V-16-64 16 8 64 10,7 33 4,3 46 9,9 106 14,8 158 20,4 218 26,3 281
10243V-16-76 16 8 76 10 39 5,1 51 11,7 117 17,6 176 24,2 242 31,2 312
10243V-16-89 16 8 89 8,6 46 5,9 51 13,7 118 20,5 177 28,3 243 36,5 314
10243V-16-102 16 8 102 7,8 52 6,8 53 15,7 122 23,5 183 32,4 253 41,8 326
10243V-16-115 16 8 115 6,6 57 7 49 17 113 26 169 35 233 46 301
10243V-16-305 16 8 305 2,5 156 20,3 51 46,9 117 70,3 176 96,9 242 125,0 313
10243V-20-25 20 10 25 55,8 13 1,7 92 3,8 213 5,7 320 7,9 441 10,2 569
10243V-20-32 20 10 32 45 16 2,0 91 4,7 211 7,0 316 9,7 436 12,5 563
10243V-20-38 20 10 38 33,3 19 2,4 81 5,6 187 8,4 281 11,6 387 15,0 500
10243V-20-44 20 10 44 30 22 2,9 86 6,6 198 9,9 297 13,6 409 18,0 540
10243V-20-51 20 10 51 24,5 25 3,3 80 7,5 184 11,3 276 15,5 380 20,0 490
10243V-20-64 20 10 64 20 31 4,1 81 9,4 188 14,1 281 19,4 388 25,0 500
10243V-20-76 20 10 76 16 37 4,8 77 11,1 178 16,7 266 22,9 367 30,0 480
10243V-20-89 20 10 89 14 44 5,7 80 13,1 184 19,7 276 27,1 380 35,0 490
10243V-20-102 20 10 102 12 51 6,7 80 15,4 185 23,1 277 31,8 381 41,0 492
10243V-20-115 20 10 115 10,9 58 7,5 81 17,3 188 25,9 282 35,7 389 46,0 501
10243V-20-127 20 10 127 9,5 64 8,3 79 19,1 182 28,7 273 39,5 375 51,0 485
10243V-20-139 20 10 139 8,4 70 9,1 76 21,0 176 31,5 265 43,4 365 56,0 470
10243V-20-152 20 10 152 7,5 76 9,9 74 22,9 172 34,3 257 47,3 355 61,0 458
10243V-20-305 20 10 305 4 153 19,8 79 45,8 183 68,6 275 94,6 378 122,0 488
10243V-25-25 25 12,5 25 100 13 1,7 166 3,8 383 5,7 574 7,9 791 10,2 1020
10243V-25-32 25 12,5 32 80,3 16 2,0 163 4,7 376 7,0 565 9,7 778 12,5 1004
10243V-25-38 25 12,5 38 62 19 2,4 151 5,6 349 8,4 523 11,6 721 15,0 930
10243V-25-44 25 12,5 44 52,9 22 2,9 151 6,6 349 9,9 524 13,6 722 18,0 952
10243V-25-51 25 12,5 51 44 25 3,3 143 7,5 330 11,3 495 15,5 682 20,0 880
10243V-25-64 25 12,5 64 35,2 31 4,1 143 9,4 330 14,1 495 19,4 682 25,0 880
10243V-25-76 25 12,5 76 28 37 4,8 135 11,1 311 16,7 466 22,9 642 30,0 840
10243V-25-89 25 12,5 89 24 44 5,7 137 13,1 315 19,7 473 27,1 651 35,0 840
10243V-25-102 25 12,5 102 21,1 51 6,7 141 15,4 324 23,1 487 31,8 670 41,0 865
10243V-25-115 25 12,5 115 18,7 58 7,5 140 17,3 323 25,9 484 35,7 667 46,0 860
10243V-25-127 25 12,5 127 16,7 64 8,3 138 19,1 319 28,7 479 39,5 660 51,0 852
10243V-25-139 25 12,5 139 15,3 70 9,1 139 21,0 321 31,5 482 43,4 664 56,0 857
10243V-25-152 25 12,5 152 14 76 9,9 139 22,9 320 34,3 480 47,3 662 61,0 854
10243V-25-178 25 12,5 178 12,5 89 11,5 144 26,6 333 39,9 499 55,0 688 71,0 888
10243V-25-203 25 12,5 203 10,4 101 13,2 137 30,4 316 45,6 474 62,8 653 81,0 842
10243V-25-305 25 12,5 305 7,0 153 19,8 139 45,8 320 68,6 480 94,6 662 122,0 854
10243V-32-38 32 16 38 94,0 19 2,4 229 5,6 529 8,4 793 11,6 1093 15,0 1410
10243V-32-44 32 16 44 79,5 23 2,9 233 6,8 537 10,1 805 14,0 1109 18,0 1431
10243V-32-51 32 16 51 67,0 25 3,3 218 7,5 503 11,3 754 15,5 1039 20,0 1340
10243V-32-64 32 16 64 53,0 31 4,1 215 9,4 497 14,1 745 19,4 1027 25,0 1325
10243V-32-76 32 16 76 44,0 38 4,9 215 11,3 495 16,9 743 23,3 1023 30,0 1320
10243V-32-89 32 16 89 37,2 44 5,7 212 13,1 488 19,7 732 27,1 1009 35,0 1302
10243V-32-102 32 16 102 32,0 51 6,7 213 15,4 492 23,1 738 31,8 1017 41,0 1312
10243V-32-115 32 16 115 29,0 58 7,5 217 17,3 500 25,9 750 35,7 1034 46,0 1334
10243V-32-127 32 16 127 25,0 64 8,3 207 19,1 478 28,7 717 39,5 988 51,0 1275
10243V-32-139 32 16 139 23,0 70 9,1 209 21,0 483 31,5 725 43,4 998 56,0 1288
10243V-32-152 32 16 152 21,5 76 9,9 213 22,9 492 34,3 738 47,3 1016 61,0 1312
10243V-32-178 32 16 178 18,2 89 11,5 210 26,6 485 39,9 727 55,0 1001 71,0 1292
10243V-32-203 32 16 203 15,8 101 13,2 208 30,4 480 45,6 720 62,8 992 81,0 1280
10243V-32-254 32 16 254 12,5 128 16,6 207 38,3 478 57,4 717 79,1 988 102,0 1275
10243V-32-305 32 16 305 10,3 153 19,8 204 45,8 471 68,6 707 94,6 974 122,0 1257
10243V-40-51 40 20 51 92,0 25 3,3 299 7,5 690 11,3 1035 15,5 1426 20,0 1840
10243V-40-64 40 20 64 73,0 31 4,1 297 9,4 684 14,1 1027 19,4 1414 25,0 1825
10243V-40-76 40 20 76 63,0 38 4,9 307 11,3 709 16,9 1063 23,3 1465 30,0 1890
10243V-40-89 40 20 89 51,0 44 5,7 290 13,1 669 19,7 1004 27,1 1383 35,0 1785
10243V-40-102 40 20 102 43,0 51 6,7 286 15,4 661 23,1 992 31,8 1366 41,0 1763
10243V-40-115 40 20 115 39,6 58 7,5 296 17,3 683 25,9 1025 35,7 1412 46,0 1822
10243V-40-127 40 20 127 37,0 64 8,3 307 19,1 708 28,7 1061 39,5 1462 51,0 1887
10243V-40-139 40 20 139 32,0 70 9,1 291 21,0 672 31,5 1008 43,4 1389 56,0 1792
10243V-40-152 40 20 152 28,0 76 9,9 278 22,9 641 34,3 961 47,3 1324 61,0 1708
10243V-40-178 40 20 178 25,2 89 11,5 291 26,6 671 39,9 1006 55,0 1387 71,0 1789
10243V-40-203 40 20 203 22,7 101 13,2 299 30,4 690 45,6 1034 62,8 1425 81,0 1839
10243V-40-254 40 20 254 17,0 128 16,6 282 38,3 650 57,4 975 79,1 1344 102,0 1734
10243V-40-305 40 20 305 14,8 153 19,8 293 45,8 677 68,6 1016 94,6 1399 122,0 1806
10243V-50-64 50 25 64 156,0 31 4,1 634 9,4 1463 14,1 2194 19,4 3023 25,0 3900
10243V-50-76 50 25 76 125,0 38 4,9 609 11,3 1406 16,9 2109 23,3 2906 30,0 3750
10243V-50-89 50 25 89 109,0 44 5,7 620 13,1 1431 19,7 2146 27,1 2957 35,0 3815
10243V-50-102 50 25 102 94,0 51 6,7 626 15,4 1445 23,1 2168 31,8 2987 41,0 3854
10243V-50-115 50 25 115 81,0 58 7,5 605 17,3 1397 25,9 2096 35,7 2888 46,0 3726
10243V-50-127 50 25 127 71,0 64 8,3 588 19,1 1358 28,7 2037 39,5 2806 51,0 3621
10243V-50-139 50 25 139 66,5 70 9,1 605 21,0 1397 31,5 2095 43,4 2886 56,0 3724
10243V-50-152 50 25 152 60,0 76 9,9 595 22,9 1373 34,3 2059 47,3 2837 61,0 3660
10243V-50-178 50 25 178 52,0 89 11,5 600 26,6 1385 39,9 2077 55,0 2861 71,0 3692
10243V-50-203 50 25 203 44,0 101 13,2 579 30,4 1337 45,6 2005 62,8 2762 81,0 3564
10243V-50-254 50 25 254 35,0 128 16,6 580 38,3 1339 57,4 2008 79,1 2767 102,0 3570
10243V-50-305 50 25 305 28,5 153 19,8 565 45,8 1304 68,6 1956 94,6 2695 122,0 3477
10243V-63-76 63 38 76 189,0 38 4,9 921 11,3 2126 16,9 3189 23,3 4394 30,0 5670
10243V-63-89 63 38 89 158,0 44 5,7 899 13,1 2074 19,7 3111 27,1 4286 35,0 5530
10243V-63-102 63 38 102 131,0 51 6,7 873 15,4 2014 23,1 3021 31,8 4163 41,0 5371
10243V-63-115 63 38 115 116,0 58 7,5 867 17,3 2001 25,9 3002 35,7 4135 46,0 5336
10243V-63-127 63 38 127 103,0 64 8,3 854 19,1 1970 28,7 2955 39,5 4071 51,0 5253
10243V-63-152 63 38 152 84,3 76 9,9 836 22,9 1928 34,3 2893 47,3 3985 61,0 5142
10243V-63-178 63 38 178 71,5 89 11,5 825 26,6 1904 39,9 2856 55,0 3934 71,0 5077
10243V-63-203 63 38 203 61,7 101 13,2 812 30,4 1874 45,6 2811 62,8 3873 81,0 4998
10243V-63-254 63 38 254 47,0 128 16,6 779 38,3 1798 57,4 2697 79,1 3715 102,0 4794
10243V-63-305 63 38 305 38,2 153 19,8 757 45,8 1748 68,6 2621 94,6 3612 122,0 4660

VERDE RAL: 6002
