310 / 310R
310 / 310R

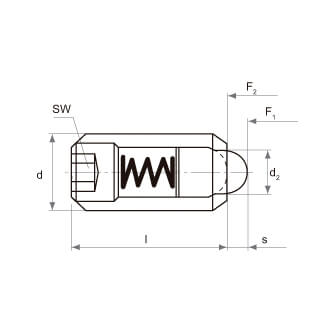

Posicionador de haste com hexágono interior
Corpo: Aço de mecanização fácil, oxidação negra
Haste: Aço temperado
Ref. | d | d2 | l | s | SW | N | ||
---|---|---|---|---|---|---|---|---|
F1 | F2 | |||||||
W310-4 | M4 | 1,8 | 10 | 1,5 | 2,0 | 6 | 16 | |
W310-5 | M5 | 2,4 | 14 | 2,0 | 2,5 | 6 | 17 | |
W310-6 | M6 | 2,7 | 15 | 2,0 | 3,0 | 7 | 18 | |
W310-8 | M8 | 4,0 | 18 | 2,0 | 4,0 | 20 | 35 | |
W310-10 | M10 | 4,5 | 23 | 2,5 | 5,0 | 20 | 45 | |
W310-12 | M12 | 6,0 | 26 | 3,5 | 6,0 | 25 | 60 | |
W310-16 | M16 | 8,5 | 33 | 4,5 | 8,0 | 50 | 95 | |
W310-20 | M20 | 10,0 | 43 | 6,5 | 10,0 | 80 | 140 | |
W310-24 | M24 | 13,0 | 48 | 8,0 | 12,0 | 80 | 160 | |
W310R-6 | M6 | 2,7 | 15 | 2,0 | 3,0 | 10 | 35 | |
W310R-8 | M8 | 4,0 | 18 | 2,0 | 4,0 | 40 | 70 | |
W310R-10 | M10 | 4,5 | 23 | 2,5 | 5,0 | 40 | 80 | |
W310R-12 | M12 | 6,0 | 26 | 3,5 | 6,0 | 60 | 115 | |
W310R-16 | M16 | 8,5 | 33 | 4,5 | 8,0 | 60 | 150 | |
W310R-20 | M20 | 10,0 | 43 | 6,5 | 10,0 | 100 | 200 | |
W310R-24 | M24 | 13,0 | 48 | 8,0 | 12,0 | 110 | 230 |
Mola standard
Mola reforçada
Sob pedido, podemos fornecer posicionadores com pressões de mola especiais.
