304S / 304RS
304S / 304RS
Posicionador inoxidável desmontável de haste com ranhura e hexágono interior
Corpo: Aço inoxidável 1.4305
Haste: Aço inoxidável nitretado 1.4305

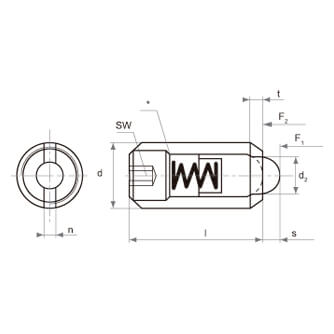

Ref. | d | d2 | l | n | s | SW | t | N | ||
---|---|---|---|---|---|---|---|---|---|---|
F1 | F2 | |||||||||
W304S-4 | M4 | 1,5 | 15 | 0,6 | 1,5 | 1,3 | 0,6 | 5,0 | 15,0 | |
W304S-5 | M5 | 2,4 | 18 | 1,2 | 2,3 | 1,5 | 0,8 | 7,0 | 20,0 | |
W304S-6 | M6 | 2,7 | 20 | 1,3 | 2,5 | 2,0 | 0,9 | 7,0 | 20,0 | |
W304S-8 | M8 | 3,5 | 22 | 1,5 | 3,0 | 2,5 | 1,4 | 9,0 | 35,0 | |
W304S-10 | M10 | 4,0 | 22 | 1,5 | 3,0 | 3,0 | 1,4 | 9,0 | 35,0 | |
W304S-12 | M12 | 6,0 | 28 | 2,7 | 4,0 | 4,0 | 2,0 | 15,0 | 55,0 | |
W304S-16 | M16 | 7,5 | 32 | 3,2 | 5,0 | 5,0 | 2,5 | 45,0 | 100,0 | |
W304S-20 | M20 | 10,0 | 40 | 3,7 | 7,0 | 6,0 | 3,0 | 70,0 | 140,0 | |
W304RS-5 | M5 | 2,4 | 18 | 1,2 | 2,3 | 1,5 | 0,8 | 10 | 40 | |
W304RS-6 | M6 | 2,7 | 20 | 1,3 | 2,5 | 2,0 | 0,9 | 18 | 50 | |
W304RS-8 | M8 | 3,5 | 22 | 1,5 | 3,0 | 2,5 | 1,4 | 25 | 70 | |
W304RS-10 | M10 | 4,0 | 22 | 1,5 | 3,0 | 3,0 | 1,4 | 25 | 70 | |
W304RS-12 | M12 | 6,0 | 28 | 2,7 | 4,0 | 4,0 | 2,0 | 45 | 110 | |
W304RS-16 | M16 | 7,5 | 32 | 3,2 | 5,0 | 5,0 | 2,5 | 60 | 160 | |
W304RS-20 | M20 | 10,0 | 40 | 3,7 | 7,0 | 6,0 | 3,0 | 90 | 200 |
Mola standard
Mola reforçada
* O parafuso de pressão está fixado com adesivo.
Sob pedido, podemos fornecer posicionadores com pressões de mola especiais.
