UNC

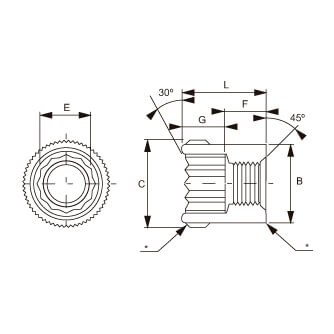

Ref. | D | L | B | C | E | F | G | |
---|---|---|---|---|---|---|---|---|
HTANC-4 | #4 | 40 | 0.172-0.179 | 0.183-0.187 | 0.205-0.209 | 1/8 | 0.080 | 0.046 |
HTANC-5 | #5 | 40 | 0.198-0.205 | 0.183-0.187 | 0.205-0.209 | 1/8 | 0.095 | 0.056 |
HTANC-6 | #6 | 32 | 0.223-0.230 | 0.253-0.257 | 0.274-0.278 | 5/32 | 0.100 | 0.071 |
HTANC-8 | #8 | 32 | 0.266-0.273 | 0.275-0.280 | 0.302-0.307 | 3/16 | 0.125 | 0.084 |
HTANC-10 | #10 | 24 | 0.309-0.319 | 0.302-0.307 | 0.331-0.336 | 3/16 | 0.170 | 0.096 |
HTANC-1-4 | 1/4 | 20 | 0.409-0.419 | 0.398-0.403 | 0.425-0.430 | 1/4 | 0.225 | 0.136 |
HTANC-5-16 | 5/16 | 18 | 0.512-0.522 | 0.493-0.498 | 0.521-0.526 | 5/16 | 0.285 | 0.165 |
HTANC-3-8 | 3/8 | 16 | 0.606-0.621 | 0.585-0.590 | 0.615-0.620 | 3/8 | 0.325 | 0.195 |
HTANC-7-16 | 7/16 | 14 | 0.718-0.733 | 0.705-0.710 | 0.738-0.743 | 7/16 | 0.360 | 0.235 |
HTANC-1-2 | 1/2 | 13 | 0.821-0.836 | 0.795-0.800 | 0.836-0.841 | 1/2 | 0.445 | 0.265 |
HTANC-5-8 | 5/8 | 11 | 0.995-1.010 | 0.980-0.986 | 1.034-1.040 | 5/8 | 0.500 | 0.325 |
HTANC-3-4 | 3/4 | 10 | 1.170-1.185 | 1.152-1.158 | 1.209-1.215 | 3/4 | 0.600 | 0.385 |
HTANC-7-8 | 7/8 | 9 | 1.343-1.358 | 1.355-1.361 | 1.424-1.430 | 7/8 | 0.700 | 0.445 |
HTANC-1 | 1” | 8 | 1.517-1.532 | 1.527-1.533 | 1.612-1.620 | 1” | 0.810 | 0.495 |
Fios por polegada
Dureza 33-39 HRC
Roscas conforme UNC-2B (ANSI B.1.1/FED-STD-H28)
Propriedades mecânicas ASTM A-194 2H
Dureza 33-39 HRC
Roscas conforme UNC-2B (ANSI B.1.1/FED-STD-H28)
Propriedades mecânicas ASTM A-194 2H
Quantidade na caixa | |
---|---|
x25 | |
x50 | |
x100 |
Artigo disponível sob consulta, sujeito a quantidades mínimas
