UNC / UNF

UNC / UNF

Tornillo de Cabeza Cilíndrica Rebajada con Hexágono Interior

Parafuso de cabeça cilíndrica reduzida com sextavado interior UNC/UNF
Normas ASME/ANSI 18.3 - Roscas 3A
Liga de aço de alta resistência

Categorias: , .

Ref: ?
Exemplo: Ref. UNC = HCRNC - XX/XX - X XX/XX
Ref. UNF = HCRNF - XX/XX - X XX/XX
↑ ↑

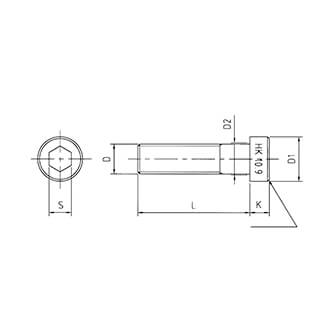

D L
HCRNC (UNC)
1/4 x 1"1/4
Ref. = HCRNC - 1 - 4 - 1 - 1 - 4

D #8
UNC		 #10
UNC		 #10
(UNF)		 1/4”
UNC		 5/16”
UNC		 3/8”
UNC		 1/2”
UNC
D1 max. 0.270 0.312 0.312 0.375 0.437 0.562 0.750
K 0.085 0.098 0.098 0.127 0.158 0.192 0.254
S 5/64 3/32 3/32 1/8 5/32 3/16 1/4
Hilos/ “ 32 24 32 20 18 16 13
L1 Consultar página 579 · Visit the page 579 · Consulter pages 579 · Consultar a página 579
2.1 3.4 3.4 8.5 16.9 31.1 67.8
L 3/8 3/8 3/8 3/8 1/2 1/2 1”
1/2 1/2 1/2 1/2 3/4 3/4 1” 1/4
3/4 3/4 5/8 5/8 1” 1” 1 “1/2
1” 3/4 3/4 1” 1/4 1” 1/4
1” 1” 1/2 1 “1/2
Binário de aperto recomendado

Resistência à tração 1117 N/mm2 min.
Dureza ≤1/2 39 HRC min. >1/2 37 HRC min.
Temperaturas de utilização -29º a +204ºC
Elongação mínima à rutura 8%
Quantidade na caixa
x50
x100

Ref: ?
Exemplo: Ref. UNC = HCRNC - XX/XX - X XX/XX
Ref. UNF = HCRNF - XX/XX - X XX/XX
↑ ↑
D L
HCRNC (UNC)
1/4 x 1"1/4
Ref. = HCRNC - 1 - 4 - 1 - 1 - 4

* Os parafusos acima da linha azul estão totalmente roscados, abaixo da linha dispõem de rosca parcial conforme L1.
