Parafuso de cabeça cilíndrica com sextavado interior UNC série 1960
Normas ASME/ANSI 18.3 - ASTM A-574 - Roscas 3A
Liga de aço de alta resistência
Holo-Code: #10 - 1-1/2"

Categorias: , .

Ref: ?
Exemplo: Ref. = H912NC - XX/XX - X XX/XX
↑ ↑
D L
1/4 x 1"1/2
Ref. = H912NC - 1 - 4 - 1 - 1 - 2

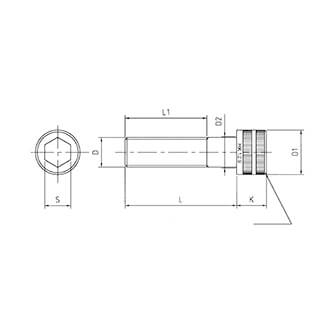

D #2 #3 #4 #5 #6 #8 #10 1/4” 5/16”
D1 (max.) 0.140 0.161 0.183 0.205 0.226 0.270 0.312 0.375 0.469
D2 (max.) 0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.3125
K (max.) 0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.312
S 5/64 5/64 3/32 3/32 7/64 9/64 5/32 3/16 1/4
Hilos/” 56 48 40 40 32 32 24 20 18
L1 Consultar página 579 · Visit the page 579 · Consulter pages 579 · Consultar a página 579
0.85 1.24 1.81 2.71 3.39 6.21 8.93 22.6 46.9
3/16 3/16 3/16 1/4 1/4 1/4 1/4 1/4 1/2
1/4 1/4 1/4 5/16 5/16 5/16 5/16 3/8 5/8
5/16 3/8 5/16 3/8 3/8 3/8 3/8 1/2 3/4
3/8 1/2 3/8 1/2 7/16 7/16 1/2 5/8 7/8
7/16 3/4 7/16 5/8 1/2 1/2 5/8 3/4 1”
1/2 1/2 3/4 5/8 5/8 3/4 7/8 1” 1/4
5/8 5/8 7/8 3/4 3/4 7/8 1” 1” 1/2
3/4 3/4 1” 7/8 7/8 1” 1” 1/4 1” 3/4
7/8 7/8 1” 1/4 1” 1” 1” 1/4 1” 1/2 2”
1” 1” 1” 1/2 1” 1/4 1” 1/4 1” 1/2 1” 3/4 2” 1/4
1” 1/4 1” 1/2 1” 1/2 1” 3/4 2” 2” 1/2
1” 1/2 1” 3/4 1” 3/4 2” 2” 1/4 2” 3/4
2” 2” 2” 1/4 2” 1/2 3”
2” 1/2 2” 1/2 2” 3/4 3” 1/4
2” 3/4 3” 3” 1/2
3” 3” 1/4 3” 3/4
3” 1/2 4”
3” 3/4 4” 1/2
4” 5”
4” 1/2 5” 1/2

3/8” 7/16” 1/2” 5/8” 3/4” 7/8” 1” 1” 1/4 1” 1/2 D
0.562 0.656 0.750 0.938 1.125 1.312 1.500 1.875 2.250 D1 (max.)
0.375 0.4375 0.500 0.625 0.750 0.875 1.000 1.250 1.500 D2 (max.)
0.375 0.437 0.500 0.625 0.750 0.875 1.000 1.250 1.500 K (max.)
5/16 3/8 3/8 1/2 5/8 3/4 3/4 7/8 1” S
16 14 13 11 10 9 8 7 6 Hilos/”
Consultar página 579 · Visit the page 579 · Consulter pages 579 · Consultar a página 579 L1
83.6 134.5 203.4 384.1 677.9 932.1 1,412.3 2,824.6 4,914.8
1/2 3/4 1/2 1” 1” 1/4 2” 1” 1/2 3” 3” 1/2 L
5/8 7/8 5/8 1” 1/4 1” 1/2 2” 1/4 1” 3/4 3” 1/2 4”
3/4 1” 3/4 1” 1/2 1” 3/4 2” 1/2 2” 4” 4” 1/2
7/8 1” 1/4 7/8 1” 3/4 2” 2” 3/4 2” 1/4 4” 1/2 5”
1” 1” 1/2 1” 2” 2” 1/4 3” 2” 1/2 5” 5” 1/2
1” 1/4 1” 3/4 1” 1/4 2” 1/4 2” 1/2 3” 1/4 2” 3/4 5” 1/2 6”
1” 1/2 2” 1” 1/2 2” 1/2 2” 3/4 3” 1/2 3” 6” 6” 1/2
1” 3/4 2” 1/4 1” 3/4 2” 3/4 3” 4” 3” 1/4 6” 1/2 7”
2” 2” 1/2 2” 3” 3” 1/4 4” 1/2 3” 1/2 7” 8”
2” 1/4 2” 3/4 2” 1/4 3” 1/4 3” 1/2 5” 3” 3/4 7” 1/2 9”
2” 1/2 3” 2” 1/2 3” 1/2 3” 3/4 4” 8” 10”
2” 3/4 3” 1/4 2” 3/4 4” 4” 4” 1/2 9” 12”
3” 3” 1/2 3” 4” 1/2 4” 1/2 5” 10”
3” 1/4 4” 3” 1/4 5” 5” 5” 1/2 11”
3” 1/2 4” 1/2 3” 1/2 5” 1/2 5” 1/2 6” 12”
3” 3/4 5” 3” 3/4 6” 6”
4” 4” 6” 1/2
4” 1/2 4” 1/4 7”
5” 4” 1/2 7” 1/2
5” 1/2 4” 3/4 8”
6” 5” 8” 1/2
5” 1/4 9”
5” 1/2 10”
5” 3/4 11”
6” 12”
6” 1/4
6” 1/2
7”
7” 1/2
8”
8” 1/2
9”
10”
11”
12”
Binário de aperto recomendado

Resistência à tração 1117 N/mm2 min.
Dureza ≤1/2 39 HRC min. >1/2 37 HRC min.
Temperaturas de utilização -29º a +204ºC
Elongação mínima à rutura 8%
Quantidade na caixa
x1   x25
x10   x50
x20   x100

Ref: ?
Exemplo: Ref. = H912NC - XX/XX - X XX/XX
↑ ↑
D L
1/4 x 1"1/2
Ref. = H912NC - 1 - 4 - 1 - 1 - 2

* Os parafusos acima da linha azul estão totalmente roscados, abaixo da linha dispõem de rosca parcial conforme L1.
