DIN 580

DIN 580

Cáncamos Machos

Olhal com rosca exterior
Aço: C15E (0,025%-0,050% Al)
Acabamento zincado branco
Coeficiente de segurança = 6

Categorias: , .

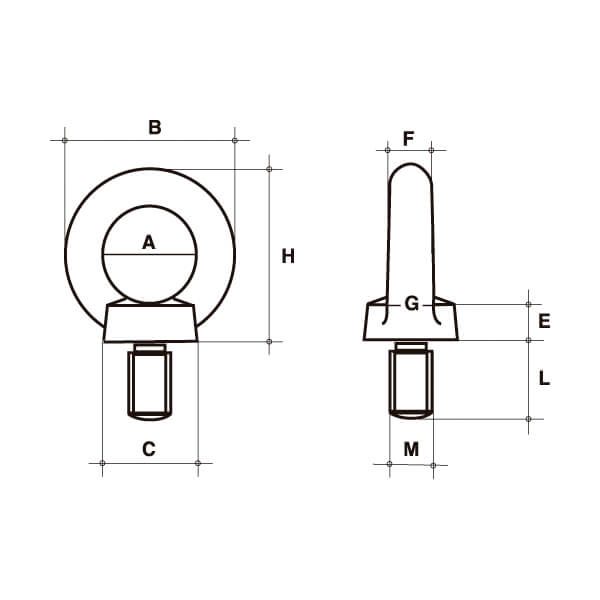

Ref. M A B C E F G H L CMU 00
(Kg) ⊥		 CMU 450
(Kg) ∧		 CMU 900
(Kg) ⊢		 kg
580-6 M6* 20 36 20 6 8 10 36 13 90 60 45 3,5 0,06
580-8 M8 20 36 20 6 8 10 36 13 140 100 70 8 0,06
580-10 M10 25 45 25 8 10 12 45 17 230 170 115 16 0,11
580-12 M12 30 54 30 10 12 14 53 20,5 340 240 170 28 0,17
580-14 M14* 30 54 30 10 12 14 53 20,5 500 350 250 45 0,17
580-16 M16 35 63 35 12 14 16 62 27 700 500 350 70 0,31
580-18 M18* 35 63 35 12 14 16 62 27 930 650 465 95 0,48
580-20 M20 40 72 40 14 16 19 71 30 1.200 860 600 135 0,48
580-22 M22* 40 72 40 14 16 19 71 30 1.500 1.050 750 182 0,48
580-24 M24 50 90 50 18 20 24 90 36 1.800 1.290 900 230 0,90
580-27 M27* 54 98 62 20 22 26 99 40 2.500 1.830 1.250 343 1,25
580-30 M30 60 108 65 22 24 28 109 45 3.200 2.300 1.600 465 1,70
580-33 M33* 60 108 65 22 24 28 109 45 4.200 3.050 2.100 632 1,90
580-36-400 M36 70 126 75 26 28 32 128 54 4.600 3.300 2.300 814 2,15
580-39 M39* 80 144 85 30 32 38 147 63 6.000 4.400 3.000 1.059 4,00
580-42-450 M42 80 144 85 30 32 38 147 63 6.300 4.500 3.150 1.304 4,15
580-45-450 M45* 90 166 100 35 38 46 168 68 7.800 5.500 3.900 1.638 6,10
580-48-500 M48 90 166 100 35 38 46 168 68 8.600 6.100 4.300 1.981 6,20
580-52-500 M52* 100 184 110 38 42 50 187 78 9.900 7.100 4.950 2.540 8,60
580-56-550 M56 100 184 110 38 42 50 187 78 11.500 8.200 5.750 3.000 8,80
580-64 M64 110 206 120 42 48 58 208 90 16.000 11.000 8.000 4.736 12,40
580-72 M72 140 260 150 50 60 72 260 100 20.000 14.000 10.000 6.913 22,50
580-80 M80 160 296 170 55 68 80 298 112 28.000 20.000 14.000 9.625 34,50
580-100 M100 180 330 190 60 75 88 330 130 40.000 29.000 20.000 19.613 47,80

CMU Carga máxima de trabalho
Binário de aperto máximo

* Medidas fora da norma DIN.
Outras variantes de eixos disponíveis sobre pedido.
