403
403
Parafuso de aperto
Ponta cilíndrica
Aço de fácil mecanização, oxidação negra
Rosca cimentada
Força máxima de fixação: 250 N

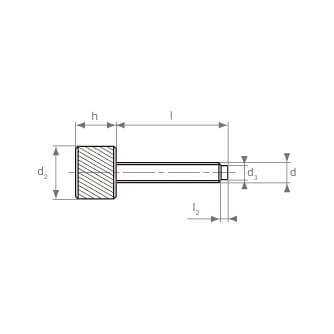

| Ref. | d | l | d2 | h | d3 | l2 |
|---|---|---|---|---|---|---|
| W403-6-40 | M6 | 40 | 26 | 20 | 4,7 | 3,0 |
| W403-6-60 | M6 | 60 | 26 | 20 | 4,7 | 3,0 |
| W403-8-40 | M8 | 40 | 26 | 20 | 6,5 | 3,0 |
| W403-8-60 | M8 | 60 | 26 | 20 | 6,5 | 3,0 |
| W403-8-80 | M8 | 80 | 26 | 20 | 6,5 | 3,0 |
| W403-10-40 | M10 | 40 | 26 | 20 | 8,2 | 3,0 |
| W403-10-60 | M10 | 60 | 26 | 20 | 8,2 | 3,0 |
| W403-10-80 | M10 | 80 | 26 | 20 | 8,2 | 3,0 |
| W403-12-40 | M12 | 40 | 26 | 20 | 10,0 | 3,0 |
| W403-12-60 | M12 | 60 | 26 | 20 | 10,0 | 3,0 |
| W403-12-80 | M12 | 80 | 26 | 20 | 10,0 | 3,0 |
| W403-12-100 | M12 | 100 | 26 | 20 | 10,0 | 3,0 |
Os parafusos de aperto são indicados quando é necessário aplicar uma força de fixação determinada. Duas esferas ajustáveis unidas a uma mola, permitem a liberação quando é alcançada a pressão final.
Sob pedido, podemos fornecer versões especiais.
