400
400
Parafuso posicionador
Com rosca e base retificada
Aço de cimentação, oxidação negra

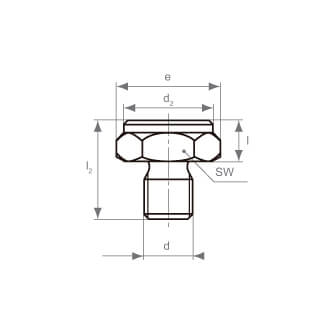

| Ref. | d | l (±0,01) | l2 | d2 | e | SW |
|---|---|---|---|---|---|---|
| W400-8-10 | M8 | 10 | 20 | 17 | 19,4 | 17 |
| W400-10-10 | M10 | 10 | 22 | 19 | 21,7 | 19 |
| W400-12-10 | M12 | 10 | 24 | 22 | 25,2 | 22 |
| W400-12-15 | M12 | 15 | 29 | 22 | 25,2 | 22 |
| W400-16-15 | M16 | 15 | 34 | 30 | 34,3 | 30 |
| W400-16-20 | M16 | 20 | 39 | 30 | 34,3 | 30 |
Para assentar ou utilizar como topo em peças de trabalho e equipamentos. Também pode ser utilizar como pé ou posicionador
Outras medidas e versões especiais, disponíveis sob consulta.
