307
307
Posicionador liso de esfera de pressão
Corpo: Aço inoxidável
Esfera: Aço Inoxidável temperado
Mola: Aço Inoxidável

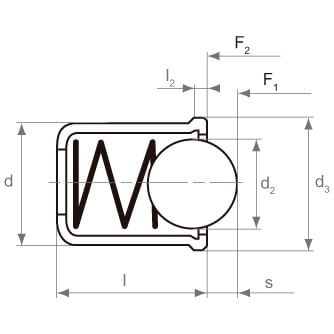

Ref. | d +0,08 / 0 |
d2 | d3 | l | l2 | s | N | ||
---|---|---|---|---|---|---|---|---|---|
F1 | F2 | ||||||||
W307-4 | 4 | 3,0 | 4,6 | 5 | 1,0 | 0,8 | 2,5 | 6,0 | |
W307-5 | 5 | 4,0 | 5,6 | 6 | 1,0 | 1,0 | 3,0 | 6,5 | |
W307-6 | 6 | 5,0 | 6,5 | 7 | 1,0 | 1,6 | 5,5 | 11,5 | |
W307-8 | 8 | 6,5 | 8,5 | 9 | 1,0 | 1,9 | 7,0 | 12,5 | |
W307-10 | 10 | 8,5 | 11,0 | 13 | 1,7 | 3,3 | 8,5 | 18,5 | |
W307-12 | 12 | 10,0 | 13,0 | 16 | 2,3 | 4,0 | 12,0 | 26,5 |
Mola standard
