307L
307L
Posicionador liso de esfera de pressão
Corpo: Latão
Esfera: Aço Inoxidável temperado
Mola: Aço Inoxidável

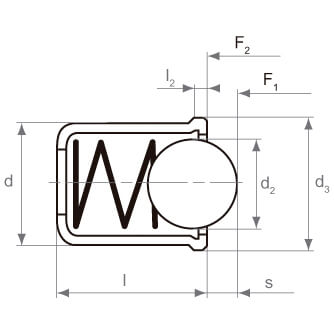

| Ref. |  |
d +0,08 / 0 |
d2 | d3 | l | l2 | s | N | |
|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | ||||||||
| W307L-4 |  |
4 | 2,5 | 4,6 | 5 | 1,0 | 0,8 | 2,5 | 6,0 |
| W307L-5 | |
5 | 3,5 | 5,6 | 6 | 1,0 | 1,0 | 3,0 | 6,5 |
| W307L-6 | |
6 | 4,5 | 6,5 | 7 | 1,0 | 1,6 | 5,5 | 11,5 |
Mola standard
