R89
R89
Volante de disco com manípulo giratório retrátil
Material: Termoplástico reforçado acabamento mate
Material do inserto: Aço zincado
Cor: Preto (volante) / Cinzento (tampa central)

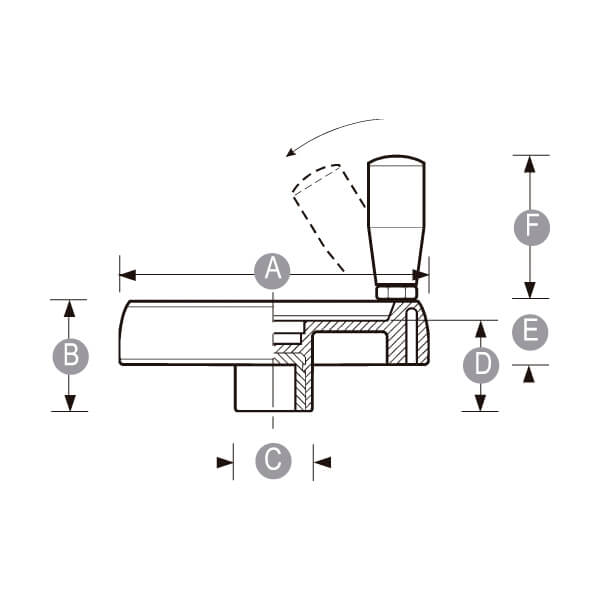

| Ref. | A | B | C | D | E | F | Ø H10 | Ø max | |
|---|---|---|---|---|---|---|---|---|---|
| R89-125 |  |
124 | 49,5 | 36 | 40 | 26,5 | 38 | 5 | 18 |
| R89-150 | |
149 | 53,0 | 38 | 44 | 28,5 | 58 | 8 | 22 |
| R89-175 | |
174 | 58,0 | 40 | 48 | 33,5 | 80 | 8 | 28 |
| R89-200 | |
198 | 63,0 | 44 | 53 | 38,5 | 90 | 8 | 28 |
| R89-250 | |
250 | 67,0 | 60 | 58 | 38,0 | 90 | 8 | 28 |
Gama padrão
Sujeito a quantidades mínimas (unidades)
Ø H10 Furo guia (tolerância H10)
Ø max Furo máximo
