R88
R88
Volante de disco com manípulo giratório rebatível
Material: Termoplástico reforçado acabamento mate
Material do inserto: Aço zincado
Cor: Preto (volante) / Cinzento (tampa central)

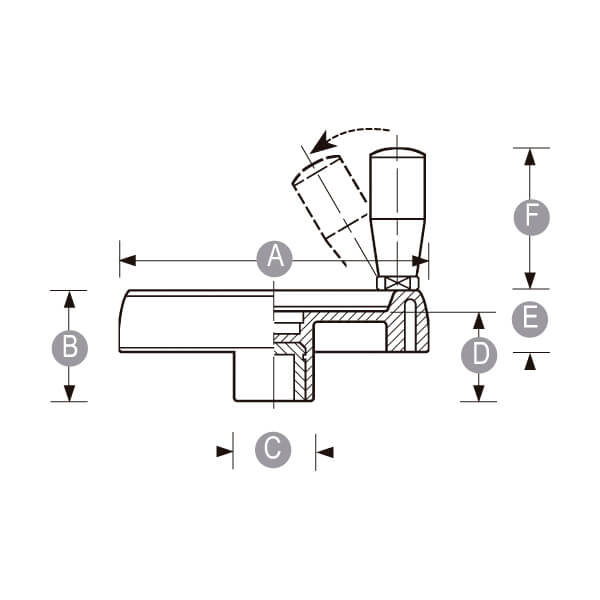

| Ref. | A | B | C | D | E | F | Ø H10 | Ø max | |
|---|---|---|---|---|---|---|---|---|---|
| R88-80 |  |
81 | 33 | 25 | 29 | 17,0 | 56 | 5 | 12 |
| R88-100 | |
100 | 39 | 30 | 34 | 20,5 | 56 | 5 | 16 |
| R88-125 | |
125 | 44 | 36 | 37 | 24,0 | 76 | 5 | 18 |
| R88-150 | |
150 | 54 | 38 | 44 | 29,0 | 89 | 8 | 22 |
| R88-175 | |
173 | 57 | 40 | 47 | 31,5 | 97 | 8 | 22 |
| R88-200 | |
202 | 59 | 44 | 49 | 35,0 | 97 | 8 | 28 |
| R88-250 | |
249 | 68 | 59 | 58 | 39,0 | 97 | 8 | 28 |
Gama padrão
Sujeito a quantidades mínimas (unidades)
Ø H10 Furo guia (tolerância H10)
Ø max Furo máximo
