SS.DSR

SS.DSR

Olhal inoxidável com dupla articulação
Alta resistência / Material AISI 316L
Coeficiente de segurança = 4 e 5

Categorias: , .
Ref. CMU M Standard

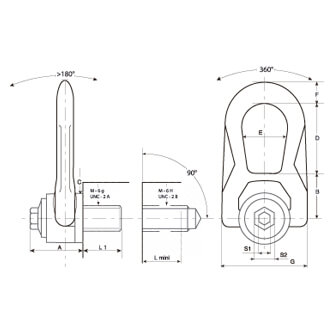

L1		 S1 S2 A B C D E F G H Kg
5:1 4:1
CSSDSR-4 0,1 T 0,15 T M6 (x1) 15 4 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSR-8 0,3 T 0,3 T M8 (x1,25) 16 6 6 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSR-10 0,5 T 0,5 T M10 (x1,50) 16 10 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSR-12 0,8 T 0,8 T M12 (x1,75) 19 15 8 16 33 30 30 39 28 13 53 9,5 0,3
CSSDSR-14 1 T 1 T M14 (x2) 29 30 8 20 44 40 45 54 38 17 76 13 0,9
CSSDSR-16 1,4 T 1,5 T M16 (x2) 26 50 8 20 44 40 45 54 38 17 76 13 0,9
CSSDSR-18 1,4 T 1,5 T M18 (x2,5) 30 70 8 20 44 40 45 54 38 17 76 13 1,0
CSSDSR-20 1,4 T 1,6 T M20 (x2,5) 30 100 8 20 43 40 45 54 38 17 76 13 1,0
CSSDSR-22 2,2 T 2,2 T M22 (x2,5) 42 120 14 24 62 55 58 83 55 25 117 19 2,5
CSSDSR-24 2,7 T 2,7 T M24 (x3) 42 160 14 24 62 55 58 83 55 25 117 19 2,6
CSSDSR-27 2,8 T 2,9 T M27 (x3) 42 200 14 24 62 55 58 83 55 25 117 19 2,7
CSSDSR-30 3 T 3,5 T M30 (x3,5) 47 250 14 24 62 55 58 83 55 25 117 19 2,8

CSSDSRNC-1-4 400 LBS 500 LBS UNC 1/4" - 20 13 3 F.L. 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSRNC-5-16 600 LBS 650 LBS UNC 5/16" - 18 15 5 F.L. 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSRNC-3-8 1.000 LBS 1.000 LBS UNC 3/8" - 16 17 8 F.L. 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSRNC-1-2 1.800 LBS 1.850 LBS UNC 1/2" - 13 21 12 F.L. 8 16 32 30 30 39 28 13 53 9,5 0,3
CSSDSRNC-5-8 2.500 LBS 3.000 LBS UNC 5/8" - 11 27 40 F.L. 8 20 44 40 45 53 38 17 76 13 0,9
CSSDSRNC-3-4 3.600 LBS 3.800 LBS UNC 3/4" - 10 30 80 F.L. 8 20 44 40 45 53 38 17 76 13 0,9
CSSDSRNC-7-8 5.000 LBS 5.100 LBS UNC 7/8" - 9 33 90 F.L. 14 24 62 50 58 83 56 25 115 19 2,5
CSSDSRNC-1 6.000 LBS 6.000 LBS UNC 1" - 8 36 125 F.L. 14 24 62 50 58 83 56 25 115 19 2,6

CMU Carga máxima de trabalho
C.S. Coeficiente de segurança
T Tonelada
5:1 Coeficiente de segurança
4:1 Coeficiente de segurança

Rastreabilidade mediante código individual.
Produção segundo a norma europeia: EN 1677-1.
Conforme a norma europeia 2006/42/CE.
Outras variantes de eixos disponíveis sobre pedido.
Para realizar uma elevação segura, consulte a nossa tabela de ângulos de elevação.

1,000 LBS = 0,4536 T
