DIN 9861-D
DIN 9861-D
Punzones

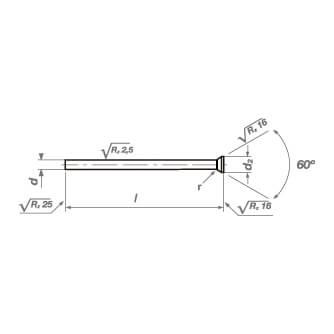

Punções de precisão de cabeça cónica
Forma D
Material: Aço rápido HSS
Dureza da haste: 64±2 HRC
Dureza da cabeça: 50±5 HRC
d h6 |
d2 | l = 70 ( +0,5 / 0 ) | l = 80 ( +0,5 / 0 ) | l = 100 ( +0,5 / 0 ) | l = 130* ( +0,5 / 0 ) | |||||
---|---|---|---|---|---|---|---|---|---|---|
l | ∅ ↑ | l | ∅ ↑ | l | ∅ ↑ | |||||
mm. | tol. | |||||||||
l | ∅ ↑ | |||||||||
0,5 | 0,9 | ±0,05 | - | |||||||
0,55 | 1,0 | ±0,05 | - | |||||||
0,6 | 1,1 | ±0,05 | - | |||||||
0,65 | 1,2 | ±0,05 | - | |||||||
0,7 - 0,75 | 1,3 | ±0,05 | 0,05 | |||||||
0,8 - 0,85 | 1,4 | ±0,05 | 0,05 | |||||||
0,9 - 0,95 | 1,6 | ±0,05 | 0,05 | |||||||
1,0 - 1,1 | 1,8 | ±0,05 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
1,15 - 1,3 | 2,0 | ±0,05 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
1,35 - 1,5 | 2,2 | ±0,05 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
1,55 - 1,7 | 2,5 | ±0,05 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
1,75 - 1,9 | 2,8 | ±0,05 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
1,95 - 2,0 | 3,0 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
2,05 - 2,2 | 3,2 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
2,25 - 2,5 | 3,5 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
2,55 - 2,95 | 4,0 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | |||||
3,0 - 3,45 | 4,5 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
3,5 - 3,95 | 5,0 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
4,0 - 4,45 | 5,5 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
4,5 - 4,95 | 6,0 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
5,0 - 5,45 | 6,5 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
5,5 - 5,95 | 7,0 | ±0,1 | 0,05 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
6,0 - 6,4 | 8,0 | ±0,2 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
6,5 - 7,4 | 9,0 | ±0,2 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
7,5 - 8,4 | 10,0 | ±0,2 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
8,5 - 9,4 | 11,0 | ±0,2 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
9,5 - 10,0 | 12,0 | ±0,2 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | 0,1 - 0,25 | ||||
10,5 - 11,0 | 13,0 | ±0,2 | 0,1 - 0,25 | 0,5 | 0,5 | 0,5 | ||||
11,5 - 12,0 | 14,0 | ±0,2 | 0,1 - 0,25 | 0,5 | 0,5 | 0,5 | ||||
12,5 - 13,0 | 15,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
13,5 - 14,0 | 16,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
14,5 - 15,0 | 17,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
15,5 - 16,0 | 18,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
16,5 - 17,0 | 19,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
17,5 - 18,0 | 20,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
18,5 - 19,0 | 21,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 | ||||
19,5 - 20,0 | 22,0 | ±0,2 | 0,5 | 0,5 | 0,5 | 0,5 |
Ø ↑ Progressão
Outras medidas, disponíveis sob consulta
