MRL

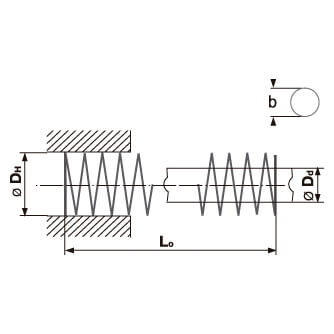

bxh | Ref. | ∅ DH | ∅ Dd | Lo | N/mm ± 10% |
MAX fMC mm. |
13% fMC | 30% fMC | 45% fMC | 62% fMC | 80% fMC | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm. | N | mm. | N | mm. | N | mm. | N | mm. | N | |||||||
MRL-10-25 | 10 | 5 | 25 | 4,5 | 11 | 1,4 | 6 | 3,3 | 15 | 5,0 | 22 | 6,8 | 31 | 8,8 | 40 | |
MRL-10-32 | 10 | 5 | 32 | 3,5 | 15 | 2,0 | 7 | 4,5 | 16 | 6,8 | 24 | 9,3 | 33 | 12,0 | 42 | |
MRL-10-38 | 10 | 5 | 38 | 2,8 | 17 | 2,2 | 6 | 5,1 | 15 | 7,7 | 22 | 10,5 | 30 | 13,6 | 39 | |
MRL-10-44 | 10 | 5 | 44 | 2,5 | 20 | 2,6 | 6 | 6,0 | 15 | 9,0 | 22 | 12,4 | 30 | 16,0 | 39 | |
MRL-10-51 | 10 | 5 | 51 | 2,1 | 22,5 | 2,9 | 6 | 6,8 | 14 | 10,1 | 21 | 14,0 | 29 | 18,0 | 37 | |
MRL-10-64 | 10 | 5 | 64 | 1,7 | 30 | 3,9 | 7 | 9,0 | 15 | 13,5 | 23 | 18,6 | 31 | 24,0 | 40 | |
MRL-10-76 | 10 | 5 | 76 | 1,4 | 35 | 9,8 | 13 | 22,5 | 31 | 15,8 | 22 | 46,5 | 64 | 60,0 | 82 | |
MRL-10-305 | 10 | 5 | 305 | 0,4 | 170 | 22,1 | 9 | 51,0 | 20 | 76,5 | 30 | 105,4 | 41 | 136,0 | 53 | |
MRL-13-25 | 12,5 | 6,3 | 25 | 9,1 | 12,7 | 1,7 | 16 | 3,8 | 35 | 5,7 | 52 | 7,9 | 72 | 10,2 | 93 | |
MRL-13-32 | 12,5 | 6,3 | 32 | 6,7 | 16,2 | 2,1 | 14 | 4,9 | 33 | 7,3 | 49 | 10,0 | 67 | 13,0 | 87 | |
MRL-13-38 | 12,5 | 6,3 | 38 | 5,6 | 19,7 | 2,6 | 15 | 5,9 | 33 | 8,9 | 50 | 12,2 | 68 | 15,8 | 88 | |
MRL-13-44 | 12,5 | 6,3 | 44 | 4,5 | 22 | 2,9 | 13 | 6,6 | 30 | 9,9 | 45 | 13,6 | 61 | 17,6 | 79 | |
MRL-13-51 | 12,5 | 6,3 | 51 | 3,8 | 25,5 | 3,3 | 13 | 7,7 | 29 | 11,5 | 44 | 15,8 | 60 | 20,4 | 78 | |
MRL-13-64 | 12,5 | 6,3 | 64 | 2,9 | 31,7 | 4,1 | 12 | 9,5 | 28 | 14,3 | 42 | 19,7 | 58 | 25,4 | 75 | |
MRL-13-76 | 12,5 | 6,3 | 76 | 2,6 | 40,3 | 5,2 | 14 | 12,1 | 32 | 18,1 | 48 | 25,0 | 66 | 32,2 | 85 | |
MRL-13-305 | 12,5 | 6,3 | 305 | 0,6 | 154 | 20,0 | 12 | 46,2 | 27 | 69,3 | 41 | 95,5 | 56 | 123,2 | 72 | |
MRL-16-25 | 16 | 8 | 25 | 17,7 | 11 | 1,4 | 25 | 3,3 | 58 | 5,0 | 87 | 6,8 | 120 | 8,8 | 155 | |
MRL-16-32 | 16 | 8 | 32 | 13,3 | 15,6 | 2,0 | 27 | 4,7 | 63 | 7,0 | 94 | 9,7 | 129 | 12,5 | 167 | |
MRL-16-38 | 16 | 8 | 38 | 10,5 | 18 | 2,3 | 24 | 5,4 | 57 | 8,1 | 85 | 11,2 | 118 | 14,4 | 151 | |
MRL-16-44 | 16 | 8 | 44 | 8,8 | 21,7 | 2,8 | 25 | 6,5 | 57 | 9,8 | 86 | 13,5 | 119 | 17,4 | 154 | |
MRL-16-51 | 16 | 8 | 51 | 7,7 | 24,5 | 3,2 | 25 | 7,4 | 57 | 11,0 | 85 | 15,2 | 118 | 19,6 | 152 | |
MRL-16-64 | 16 | 8 | 64 | 5,8 | 31 | 4,0 | 23 | 9,3 | 54 | 14,0 | 81 | 19,2 | 111 | 24,8 | 143 | |
MRL-16-76 | 16 | 8 | 76 | 4,7 | 37 | 4,8 | 23 | 11,1 | 52 | 16,7 | 78 | 22,9 | 108 | 29,6 | 139 | |
MRL-16-89 | 16 | 8 | 89 | 4,2 | 45,9 | 6,0 | 25 | 13,8 | 58 | 20,7 | 87 | 28,5 | 120 | 36,7 | 155 | |
MRL-16-102 | 16 | 8 | 102 | 3,5 | 50,9 | 6,6 | 23 | 15,3 | 54 | 22,9 | 81 | 31,6 | 112 | 40,7 | 144 | |
MRL-16-305 | 16 | 8 | 305 | 1,1 | 145 | 18,9 | 20 | 43,5 | 47 | 65,3 | 70 | 89,9 | 97 | 116,0 | 125 |
