DIN 6303-A/B
DIN 6303-A/B
Botão estriado
Aço de fácil mecanização, oxidação negra

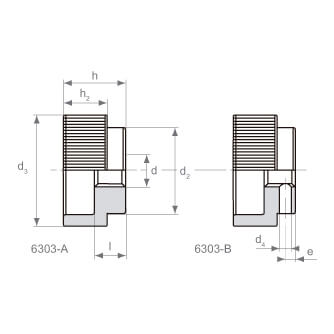

| Ref. | d | d2 | d3 | d4 | e | h | h2 | l | |
|---|---|---|---|---|---|---|---|---|---|
| 6303A-5 | A | M5 | 14 | 20 | 1,4 | 2,5 | 12 | 8 | 7 |
| 6303B-5 | B | M5 | 14 | 20 | 1,4 | 2,5 | 12 | 8 | 7 |
| 6303A-6 | A | M6 | 16 | 24 | 1,4 | 2,5 | 14 | 10 | 8 |
| 6303B-6 | B | M6 | 16 | 24 | 1,4 | 2,5 | 14 | 10 | 8 |
| 6303A-8 | A | M8 | 20 | 30 | 1,9 | 3,0 | 17 | 12 | 10 |
| 6303B-8 | B | M8 | 20 | 30 | 1,9 | 3,0 | 17 | 12 | 10 |
| 6303A-10 | A | M10 | 28 | 36 | 2,9 | 4,0 | 20 | 14 | 12 |
| 6303B-10 | B | M10 | 28 | 36 | 2,9 | 4,0 | 20 | 14 | 12 |
| 6303A-12 | A | M12 | 32 | 40 | 3,9 | 4,0 | 24 | 16 | 14 |
| 6303B-12 | B | M12 | 32 | 40 | 3,9 | 4,0 | 24 | 16 | 14 |
A Forma A: Sem furo transversal para passador
B Forma B: Com furo transversal para passador
