305S
305S

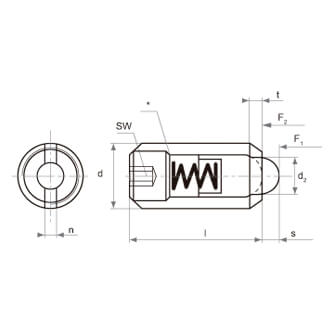

Posicionador inoxidável desmontável de haste Delrin com ranhura e hexágono interior
Corpo: Aço inoxidável 1.4305
Haste: Delrin (POM)
Ref. | d | d2 | l | n | s | SW | t | N | ||
---|---|---|---|---|---|---|---|---|---|---|
F1 | F2 | |||||||||
W305S-4 | M4 | 1,5 | 15 | 0,6 | 1,5 | 1,3 | 0,6 | 5 | 15 | |
W305S-5 | M5 | 2,4 | 18 | 1,2 | 2,3 | 1,5 | 0,8 | 7 | 20 | |
W305S-6 | M6 | 2,7 | 20 | 1,3 | 2,5 | 2,0 | 0,9 | 7 | 20 | |
W305S-8 | M8 | 3,5 | 22 | 1,5 | 3,0 | 2,5 | 1,4 | 9 | 35 | |
W305S-10 | M10 | 4,0 | 22 | 1,5 | 3,0 | 3,0 | 1,4 | 9 | 35 | |
W305S-12 | M12 | 6,0 | 28 | 2,7 | 4,0 | 4,0 | 2,0 | 15 | 55 | |
W305S-16 | M16 | 7,5 | 32 | 3,2 | 5,0 | 5,0 | 2,5 | 45 | 100 |
Mola standard
* O parafuso de pressão está fixado com adesivo.
Sob pedido, podemos fornecer posicionadores com pressões de mola especiais.
