Posicionador de Bola

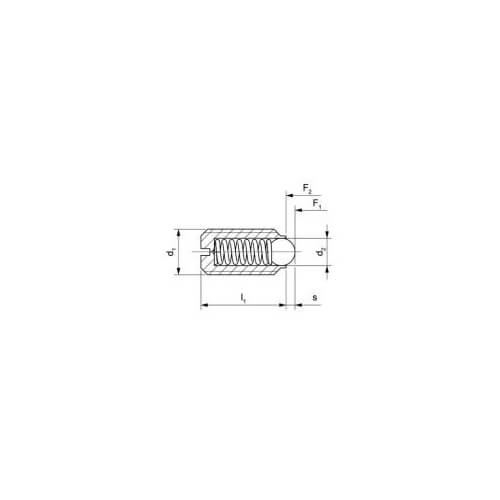

Posicionador de esfera com ranhura
Corpo: Aço de mecanização fácil, oxidação negra
Esfera: Aço temperado
Ref. | d | d2 | l | s | N | ||
---|---|---|---|---|---|---|---|
F1 | F2 | ||||||
W302-3 | M3 | 1,5 | 7 | 0,5 | 2,2 | 3 | |
W302-4 | M4 | 2,5 | 9 | 0,8 | 6,0 | 12 | |
W302-5 | M5 | 3,0 | 12 | 0,9 | 7,0 | 13 | |
W302-6 | M6 | 3,5 | 14 | 1,0 | 9,0 | 15 | |
W302-8 | M8 | 5,0 | 16 | 1,5 | 20,0 | 35 | |
W302-10 | M10 | 6,0 | 19 | 2,0 | 25,0 | 45 | |
W302-12 | M12 | 8,0 | 22 | 2,5 | 35,0 | 60 | |
W302-16 | M16 | 10,0 | 24 | 3,5 | 65,0 | 110 | |
W302-20 | M20 | 12,0 | 30 | 4,5 | 80,0 | 120 | |
W302-24 | M24 | 15,0 | 34 | 5,5 | 100,0 | 150 | |
W302R-4 | M4 | 2,5 | 9 | 0,8 | 10 | 20 | |
W302R-5 | M5 | 3,0 | 12 | 0,9 | 13 | 30 | |
W302R-6 | M6 | 3,5 | 14 | 1,0 | 24 | 40 | |
W302R-8 | M8 | 5,0 | 16 | 1,5 | 40 | 60 | |
W302R-10 | M10 | 6,0 | 19 | 2,0 | 60 | 90 | |
W302R-12 | M12 | 8,0 | 22 | 2,5 | 75 | 115 | |
W302R-16 | M16 | 10,0 | 24 | 3,5 | 115 | 190 | |
W302R-20 | M20 | 12,0 | 30 | 4,5 | 115 | 210 | |
W302R-24 | M24 | 15,0 | 34 | 5,5 | 125 | 240 |
Mola standard
Mola reforçada
Sob pedido, podemos fornecer posicionadores com pressões de mola especiais.
