353

Posicionador de mola
Material do corpo: Aço zincado
Material da cabeça: Aço zincado fundido

Categorias: , .

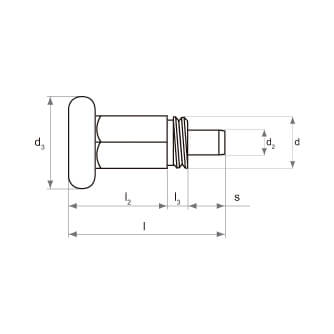

Ref. d d2 d3 l l2 l3 s
W353-0-10 M10 (x1,0) 6 18 30,4 14,2 4 7
W353-2-10 M10 (x1,0) 6 18 30,4 14,2 4 7
W353-0-12 M12 (x1,75) 7 24 39,4 19,2 8 7
W353-2-12 M12 (x1,75) 7 24 39,4 19,2 8 7

Haste sem bloqueio
Haste com bloqueio (rotação de 90º)

O corpo do posicionador é hexagonal em M10 (consultar plano), em M12 é cilíndrico e contém um plano sob a cabeça para a sua fixação mediante chave de boca de 12 mm. (consultar fotografia).
