Posicionador Retráctil
Posicionador retrátil sem encravamento
Corpo: Aço polido, oxidação negra
Botão: Termoplástico de alta resistência
Cor do botão: Preto mate

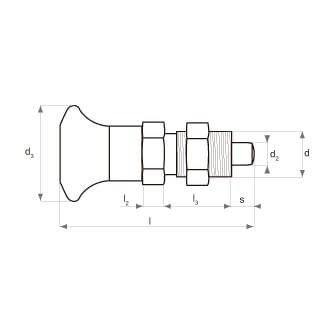

| Ref. |  |
d | d2 | d3 | l | l2 | l3 | s |
|---|---|---|---|---|---|---|---|---|
| W301-0-10 |  |
M10 (x1,0) | 5 | 21 | 45 | 5 | 17 | 5 |
| W301E-0-10 | |
M10 (x1,0) | 5 | 21 | 51 | 5 | 17 | 5 |
| W301E-0-12 | |
M12 (x1,5) | 6 | 25 | 45 | 5 | 10 | 6 |
| W301-0-12 | |
M12 (x1,5) | 6 | 25 | 61 | 6 | 20 | 6 |
| W301-2-12 |  |
M12 (x1,5) | 6 | 25 | 45 | 5 | 10 | 6 |
| W301E-0-16 | |
M16 (x1,5) | 8 | 31 | 54 | 6 | 12 | 8 |
| W301-0-16 | |
M16 (x1,5) | 8 | 31 | 75,5 | 8 | 26 | 7 |
| W301-2-16 | |
M16 (x1,5) | 8 | 31 | 54 | 6 | 12 | 8 |
Haste sem bloqueio
Haste com bloqueio (rotação de 90º)
