SEX
Ref. | M | UNC | UNF | BSP | BSW | BSF |
---|---|---|---|---|---|---|
SEX-1 | M2 (x0,40) M2,5 (x0,45) M3 (x0,50) M3,5 (x0,60) M4 (x0,70) M5 (x0,80) M6 (x1,00) M7 (x1,00) |
2 - 56 4 - 40 5 - 40 6 - 32 8 - 32 10 - 24 1/4 - 20 |
6 - 40 8 - 36 10 - 32 1/4 - 28 |
- | - | - |
SEX-1 & SEX-2 | M8 (x1,00) M8 (x1,25) M9 (x1,25) M10 (x1,00) M10 (x1,25) M10 (x1,50) M11 (x1,50) M12 (x1,00) M12 (x1,25) M12 (x1,50) M12 (x1,75) |
5/16 - 18 3/8 - 16 7/16 - 24 |
5/16 - 24 3/8 - 24 7/16 - 20 |
- | 1/4 - 20 5/16 - 18 | 1/4 - 26 5/16 - 22 |
SEX-2 | M14 (x1,50) M14 (x2,00) M16 (x1,50) M16 (x2,00) M18 (x1,50) M18 (x2,00) M18 (x2,50) M20 (x1,50) M20 (x2,00) M20 (x2,50) M22 (x1,50) M22 (x2,00) M22 (x2,50) |
1/2 - 13 9/16 - 12 5/8 - 11 3/4 - 10 7/8 - 9 |
1/2 - 20 9/16 - 18 5/8 - 18 3/4 - 16 7/8 - 14 |
1/8 - 28 1/4 - 19 3/8 - 19 1/2 - 14 |
3/8 - 16 7/16 - 14 1/2 - 12 9/16 - 12 5/8 - 11 3/4 - 10 7/8 - 9 |
3/8 - 20 7/16 - 18 1/2 - 16 9/16 - 16 5/8 - 14 3/4 - 12 7/8 - 11 |
SEX-3 | M24 (x1,50) M24 (x2,00) M24 (x3,00) |
1” - 8 1” 1/8 - 7 |
1” - 14 1” - 12 1” 1/8 - 12 |
5/8 - 14 3/4 - 14 7/8 - 14 1” - 11 |
1” - 8 | 1” - 10 |
Os extratores são compatíveis com todos os tipos de insertos roscados.

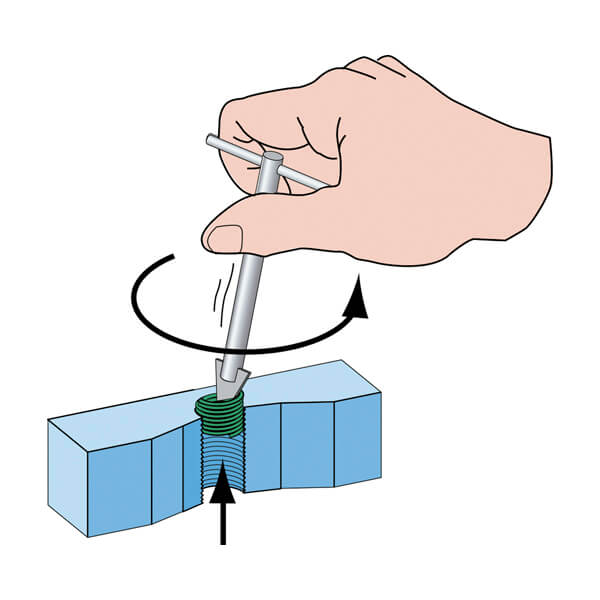

Fácil extração mediante a rotação do utensílio.
