E1320

Olhal com base simples soldável
Grau 100
Coeficiente de segurança = 2

Categorias: Sistemas de Elevação, .

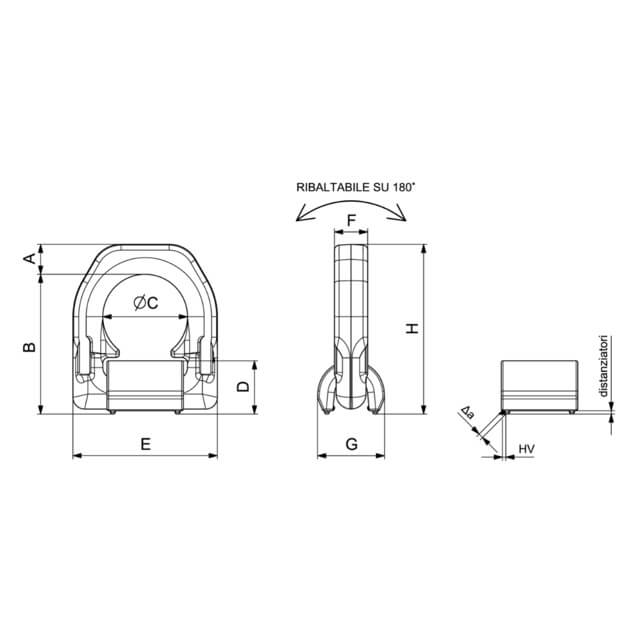

Ref. sin muelle	Ref. con muelle	Alcance LC	A	B	C	D	E	F	G	H	Espesor soldadura	Kg
Ref. sin muelle	Ref. con muelle	daN	A	B	C	D	E	F	G	H	HV + Δa	Kg
E1320-3000	E1330-3000	3.000	14	65	38	25	66	16	31	79	HV 5+3	0,39
E1320-5000	E1330-5000	5.000	16	75	45	27	77	18	34,5	91	HV 7+3	0,59
E1320-8000	E1330-8000	8.000	18	84	51	32	87	20	40	102	HV 8+3	0,87
E1320-13400	E1330-13400	13.400	24	117	67,3	44	115	26	58,5	141	HV 12+4	2,23
E1320-20000	E1330-20000	20.000	31	126	67	55	129	28,5	70,5	157	HV 16+4	3,33
E1320-32000	E1330-32000	32.000	45	174	100	69	190	42	87	219	HV 25+6	9,28

CMU Carga máxima de trabalho
T Tonelada
2:1 Coeficiente de segurança 2:1

Referências normativas a ter em consideração: EN 12640-EN 75410-EN 12195/1
