E1190

E1190

Olhal de elevação com parafuso longo H.Q.E
Grau 100
Coeficiente de segurança = 4

Categorias: , .

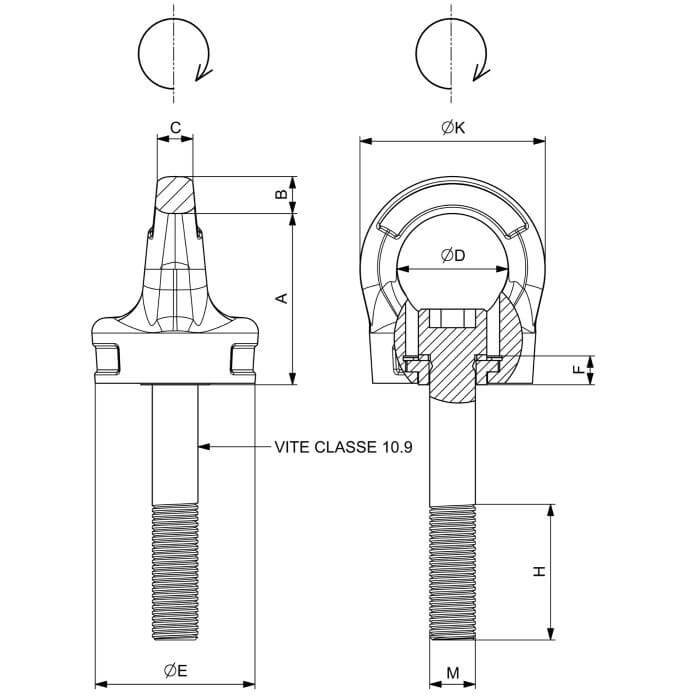

Ref. Ref. Kit 1 Ref. Kit 2 CMU M A B C D E K F
4:1
E1090-8 E1200-8 E1210-8 0,3 T M8 44,5 8 10 29 32 45 10,5
E1090-10 E1200-10 E1210-10 0,4 T M10 44,5 8 10 29 32 45 6,5
E1090-12 E1200-12 E1210-12 0,75 T M12 53,5 11 11 34 44 56 8
E1090-16 E1200-16 E1210-16 1,5 T M16 59,5 13 14,5 39 56 65 8,5
E1090-20 E1200-20 E1210-20 2,3 T M20 67 14 17 42 58 70 10,5
E1090-24 E1200-24 E1210-24 3,2 T M24 80 18 19 52 73 88 13,5
E1090-30 E1200-30 E1210-30 4,5 T M30 101 22 27 62 80 106 17
Kit 1 i Kit 2 se piden por separado

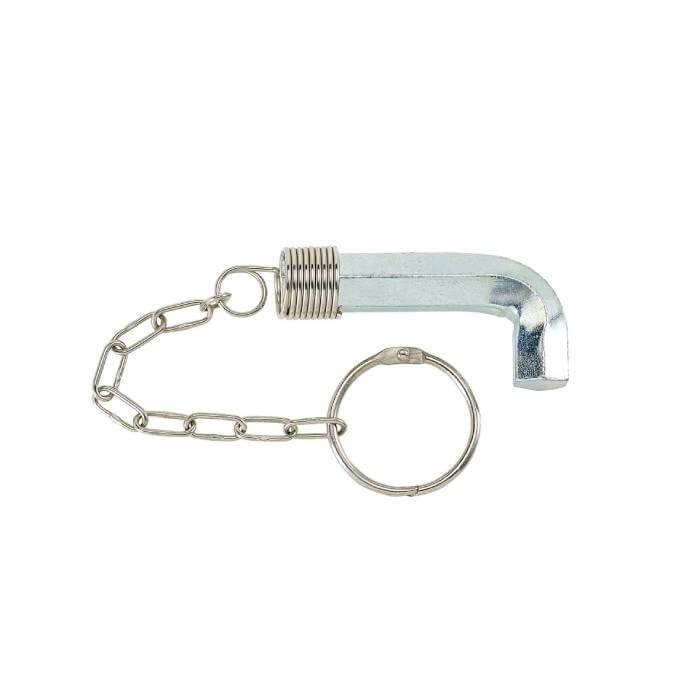

Kit 1 Kit de chave cativa

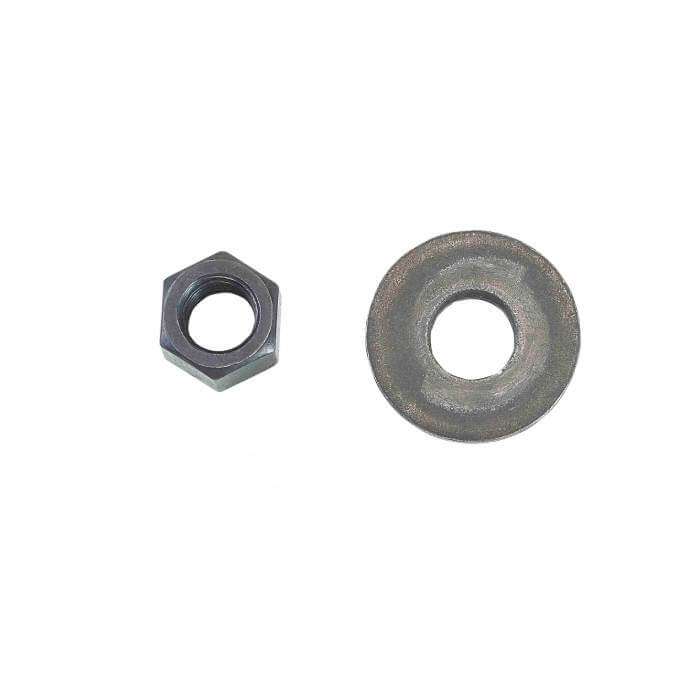

Kit 2 Kit de anilha DIN 6340 + contraporca alta UNI 5587 cl.10
CMU Carga máxima de trabalho
T Tonelada
4:1 Coeficiente de segurança 4:1

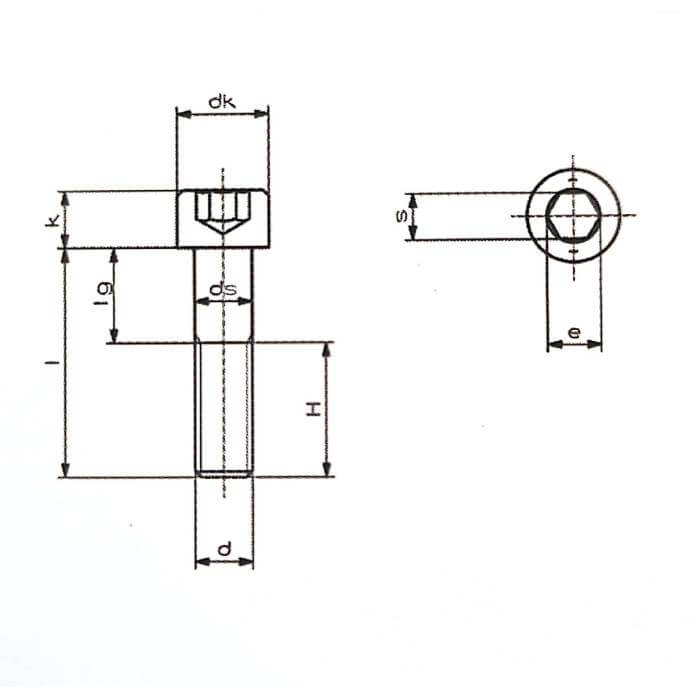

TORNILLO DE CABEZA CILÍNDRICA CLASE 10,9 CON RANURA HEXAGONAL
d. rosca estándar M8 M10 M12 M16 M20 M24 M30
dk Max. 13 16 18 24 30 36 45
Max. 13,27 16,27 18,27 24,33 30,33 36,39 45,39
Min. 12,73 15,73 18,73 23,67 29,67 35,61 44,61
K Max. 8 10 12 16 20 24 30
Min. 7,64 9,64 11,57 15,57 19,48 23,48 29,48
ds Max. 8 10 12 16 20 24 30
Min. 7,78 9,78 11,73 15,73 19,67 23,67 29,67
s nominal 6 8 10 11 17 19 22
e Min. 6,68 9,15 11,43 16 19,44 21,73 25,15
H 28 32 36 44 52 60 72
M8 M10 M12 M16 M20 M24 M30
l Nom lg Max lg Max lg Max lg Max lg Max lg Max lg Max
35 3,75
40 12 4,5
45 17 13 5,25
50 22 18 5,25 6
55 27 23 19 6 7,5
60 32 28 24 6 7,5 9
65 37 33 29 21 7,5 9
70 42 38 34 26 7,5 9
75 47 43 39 31 23 9
80 52 48 44 36 28 9 10,5
85 57 53 49 41 33 9 10,5
90 62 58 54 46 38 30 10,5
100 72 68 64 56 48 40 10,5
110 82 78 74 66 58 50 38
120 92 88 84 76 68 60 48
130 102 98 94 86 78 70 58
140 112 108 104 96 88 80 68
150 122 118 114 106 98 90 78
160 132 128 124 116 108 100 88
180 152 148 144 136 128 120 108
200 156 148 140 128
220 176 168 160 148
240 196 188 180 168
Las dimensiones situadas en el bloque gris deben considerarse para toda la rosca
Para calcular la longitud efectiva del tornillo del dispositivo (cota X) utilizar la siguiente fórmula: X = I - F
Donde “I” es la longitud nominal del tornillo y “F” es el espesor del casquillo.


Produção segundo a norma europeia: EN 1677-1.
Conforme a norma europeia 2006/42/CE
