202S
202S
Posicionador liso inoxidável com encravamento e anel
Material: Aço inoxidável 304
| Ref. |  |

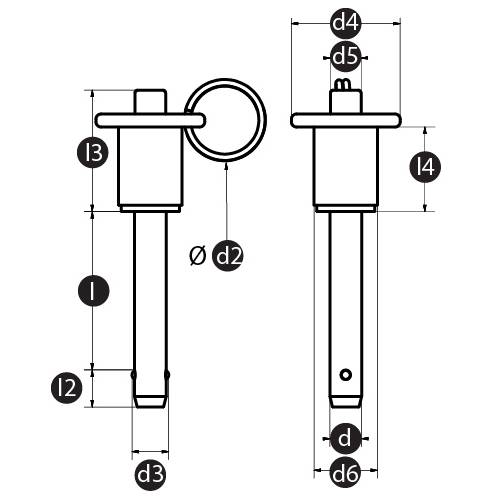

d | l | l2 | l3 | l4 | d2 | d3 | d4 | d5 | d6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W202S-5-10 |  |
5 | 10 | 6 | 23,4 | 16 | 15 | 5,5 | 20,6 | 5,8 | 11,9 |
| W202S-5-15 | |
5 | 15 | 6 | 23,4 | 16 | 15 | 5,5 | 20,6 | 5,8 | 11,9 |
| W202S-5-20 | |
5 | 20 | 6 | 23,4 | 16 | 15 | 5,5 | 20,6 | 5,8 | 11,9 |
| W202S-5-25 | |
5 | 25 | 6 | 23,4 | 16 | 15 | 5,5 | 20,6 | 5,8 | 11,9 |
| W202S-5-30 | |
5 | 30 | 6 | 23,4 | 16 | 15 | 5,5 | 20,6 | 5,8 | 11,9 |
| W202S-6-20 | |
6 | 20 | 7 | 23,4 | 16 | 15 | 7 | 20,6 | 5,8 | 11,9 |
| W202S-6-30 | |
6 | 30 | 7 | 23,4 | 16 | 15 | 7 | 20,6 | 5,8 | 11,9 |
| W202S-6-40 | |
6 | 40 | 7 | 23,4 | 16 | 15 | 7 | 20,6 | 5,8 | 11,9 |
| W202S-6-50 | |
6 | 50 | 7 | 23,4 | 16 | 15 | 7 | 20,6 | 5,8 | 11,9 |
| W202S-8-20 | |
8 | 20 | 8 | 23,4 | 16 | 15 | 9,4 | 20,6 | 5,8 | 11,9 |
| W202S-8-30 | |
8 | 30 | 8 | 23,4 | 16 | 15 | 9,4 | 20,6 | 5,8 | 11,9 |
| W202S-8-40 | |
8 | 40 | 8 | 23,4 | 16 | 15 | 9,4 | 20,6 | 5,8 | 11,9 |
| W202S-8-50 | |
8 | 50 | 8 | 23,4 | 16 | 15 | 9,4 | 20,6 | 5,8 | 11,9 |
| W202S-10-20 | |
10 | 20 | 9 | 25,7 | 17,8 | 15 | 11,9 | 25,4 | 7,4 | 14,2 |
| W202S-10-30 | |
10 | 30 | 9 | 25,7 | 17,8 | 15 | 11,9 | 25,4 | 7,4 | 14,2 |
| W202S-10-40 | |
10 | 40 | 9 | 25,7 | 17,8 | 15 | 11,9 | 25,4 | 7,4 | 14,2 |
| W202S-10-50 | |
10 | 50 | 9 | 25,7 | 17,8 | 15 | 11,9 | 25,4 | 7,4 | 14,2 |
| W202S-10-60 | |
10 | 60 | 9 | 25,7 | 17,8 | 15 | 11,9 | 25,4 | 7,4 | 14,2 |
| W202S-12-20 | |
12 | 20 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-30 | |
12 | 30 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-40 | |
12 | 40 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-50 | |
12 | 50 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-60 | |
12 | 60 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-70 | |
12 | 70 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-12-80 | |
12 | 80 | 10 | 32,3 | 21,6 | 15 | 14,5 | 34,7 | 10,7 | 18,3 |
| W202S-16-30 | |
16 | 30 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
| W202S-16-40 | |
16 | 40 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
| W202S-16-50 | |
16 | 50 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
| W202S-16-60 | |
16 | 60 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
| W202S-16-70 | |
16 | 70 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
| W202S-16-80 | |
16 | 80 | 14 | 41,9 | 27,9 | 15 | 19 | 44,75 | 13,7 | 23,9 |
Haste com bloqueio
